[臨時水電工][修理] 浴室玻璃門的膨脹螺絲(壁虎)老化斷裂。修整。
2023-07-20 星期四 凌晨
在浴室準備要洗澡時，準備把玻璃門關上，這時發現門不太好關，準備再加點力量時，看到門竟然脫落了。
玻璃門跟牆壁間的蝴蝶頁竟然鬆脫了，好在玻璃門沒有因為碰觸地面而破裂。
先把玻璃門底部放上厚厚的腳踏墊固定，也避免玻璃門的傾斜角度太大，影響到下側的蝴蝶頁。再來思考處理對策。
狀況
玻璃門跟牆壁間的蝴蝶頁鬆脫。該玻璃門共使用兩個蝴蝶頁來鎖附於牆面上，這次鬆脫的是上面的蝴蝶頁。
 |
| (a) 該玻璃門共使用兩個蝴蝶頁來鎖附於牆面上，這次鬆脫的是上面的蝴蝶頁(紅色框框處)。(b)蝴蝶頁鬆脫處特寫。可看到兩個螺絲完全跑出來了，而右側的綠色膨脹螺絲則有變形斷裂。 |
處理方式
睡覺
夜深了，精神不好，先睡覺再說。
在此之前，還是先將玻璃門固定在穩定的位置，並將浴室鎖起來，避免人員(小朋友、長輩)進入，以免造成二度傷害。
PS: 職業安全衛生課程上多了，自然會有相對安全的解決方案。所以職業安全衛生課程對於工作安全，確實是有其效果。
找資料並消化
清醒後，開始思考處理方式。
這種問題要很衝動，隨便找個膨脹螺絲來鎖也可以，只是出問題的機率也高。
還是先找資料看看。好在網路資料多，YouTube上也有很多網友分享各種安裝經驗。
順便認識一堆名詞。
分析問題
1.
該蝴蝶頁的固定螺絲是使用粗齒式螺絲(粗牙螺絲)。
 |
| 固定螺絲是使用粗齒式螺絲(粗牙螺絲)。鐵尺可對照螺絲尺吋。 |
2.
牆面孔洞大小?
使用游標尺，量得大約 9~10 mm。(尺寸不均，這個稍後再討論)
 |
| 使用游標尺，量得牆面孔洞前端孔徑大約 9~10 mm。 |
3.
根據不同的板材厚度，有相對應的中空壁虎(膨脹螺絲)。
那就要來量牆面厚度。
牆面厚度，使用游標尺量得大約 11 mm。
 |
| 牆面厚度，使用游標尺量得大約 11mm。 |
仔細看發現，石板後面是有空間的，因此是合使用膨脹螺絲來進行螺絲頁的鎖附固定。
購買材料
去水電行購買膨脹螺絲組合。
繞了一圈後，還是跟櫃台大姊請教要買哪包比較快。^_^
因為不太清楚尺寸，乾脆買整合包，把幾個常用尺寸都包下來。
開工
清除損毀的膨脹螺絲，清不出來的就要往裡面塞。
儘管知道孔洞尺寸，但還是要把膨脹螺絲用手輕輕塞入，測試一下尺寸。
如果完全沒有阻力，而且還留一堆縫隙，就是尺寸太小。
要找能夠塞入，但有阻力的尺寸。
 |
| 經過測試，8mm管徑的膨脹螺絲，可以輕鬆塞入前段，而且感受到摩擦力，OK。 |
 |

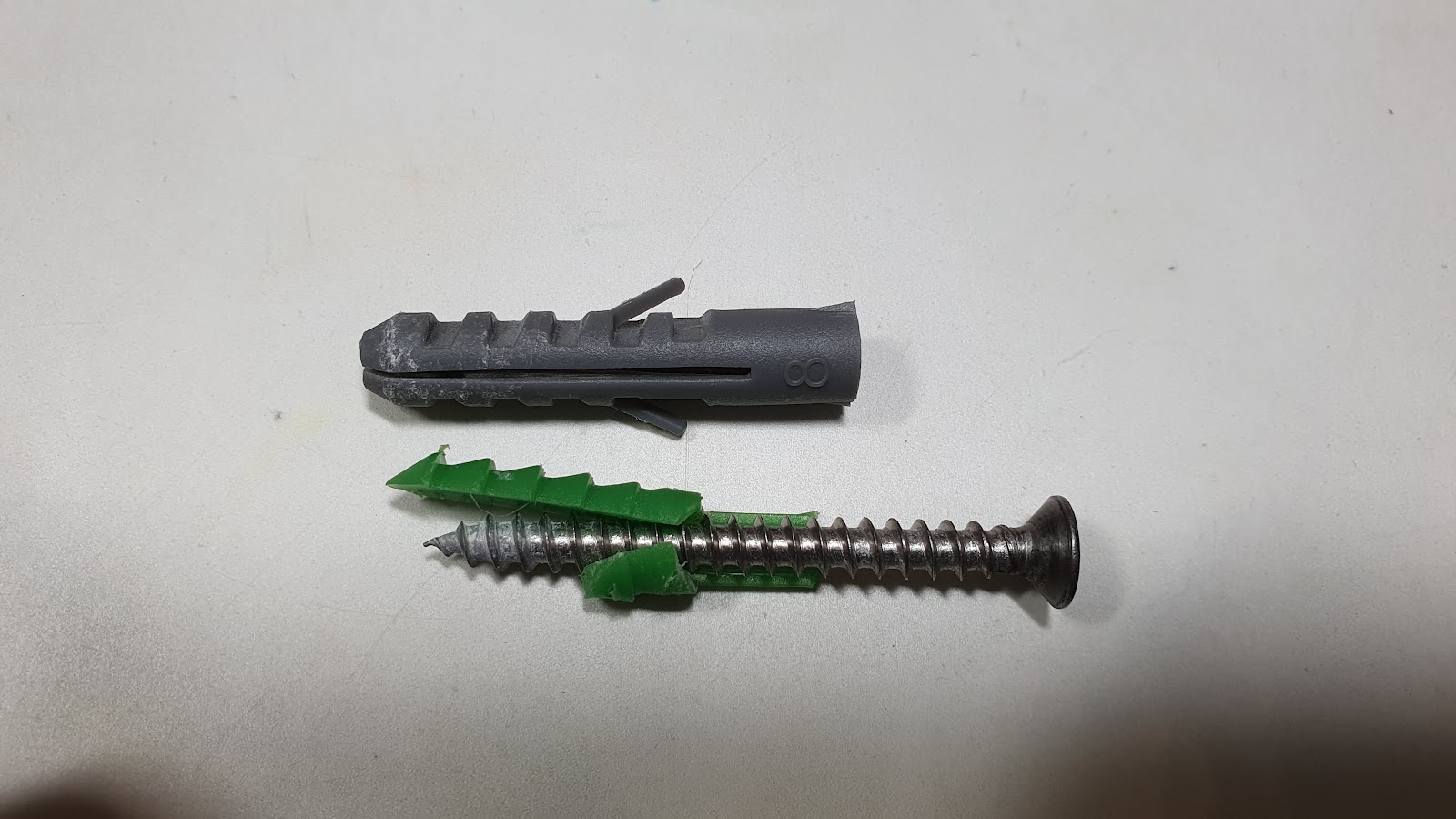

| 上面。8mm管徑的膨脹螺絲。下面。原本損毀的綠色膨脹螺絲，並有螺絲當作參考，也可看到膨脹螺絲的斷裂狀況。 |
上下兩個洞都塞好膨脹螺絲後，用十字起子的握把處把膨脹螺絲敲進去。通常都是用鐵鎚敲進去，不過獻慶手頭上沒有，就要換方式處理。
 |
| 膨脹螺絲敲入牆面後，要注意螺絲切面要大約貼平牆面。 |
接下來要請人幫忙把玻璃門固定在合適的位置，好去鎖螺絲。
(一個人獨立作業的施工難度很高，如果真的要獨立作業，那就要準備很多固定用的器具)
 |
| 請人幫忙把玻璃門抬到合適的位置，對齊孔洞，再將螺絲鎖入固定。 |
 |
| 螺絲鎖入，固定完成。 |
整個鎖的動作不到一分鐘。
(但前置作業需要幾小時! ^_^)
穩定度測試
上面的蝴蝶頁固定完成，玻璃門已經可以正常開關了。
解決了看到的問題，這樣就完工了嗎?
應該思考一下，還有下面的蝴蝶頁。那他的狀況到底如何?
直接目視，會發現下面的蝴蝶頁，其螺絲並沒有切齊平面，而是有些外露。
直接拿十字螺絲起子去鎖，發現可以轉動，表示有部分鬆脫。
那就直接鎖緊就好。
 |
| 把下側蝴蝶頁的螺絲鎖緊。 |
搖一搖玻璃門，確認蝴蝶頁有沒有搖動，或鬆動狀況。
鎖點緊緊的都不會動，表示固定狀況良好。
完工! ^_^
延伸問題
玻璃門故障，讓很多問題也浮上檯面。
牆面孔洞施作品質
在量測孔徑大小時，發現孔徑尺吋不均。牆面外側的孔洞比較大，內側的孔洞比較小。
而在塞膨脹螺絲時，膨脹螺絲進入牆面的角度也不是完全垂直於牆面。上面那顆有些歪斜，下面那顆稍微垂直些。
推測是當時師傅帶的鑽頭尺寸可能不夠大，或鑽頭老舊，需要把鑽頭扭來扭去來進行擴孔，才會造成孔位歪掉跟孔徑不一致的狀況都發生。
耐用度
孔洞施作品質有狀況，就會影響到蝴蝶頁的固定強度。
這次使用8 mm的膨脹螺絲，是與原尺寸相同，但塞入牆面後，可看到外側仍有縫隙，這樣就會造成玻璃門在開關時，可能會造成膨脹螺絲些微搖動，長久下來，就會造成鬆脫。
處理方式，填塞孔洞是一招。但仍要看看如何填才好?
固定螺絲跟8mm膨脹螺絲之間有縫隙
有縫隙就是有固定強度下降的問題。
 |
| 固定螺絲跟8mm膨脹螺絲之間有縫隙，縫隙約有1 mm。 |
塑膠老化問題
既然，這次的膨脹螺絲，推測是塑膠老化，加上長時間使用鬆脫造成。
理論上，上下兩側的塑膠老化程度差不多，應該上下兩側的膨脹螺絲都要全面更換。
承重問題
使用塑膠製的膨脹螺絲，會遭遇塑膠承重力不足，且時間長老化，斷裂的問題。
這裡有一個比較
1. 浴室的玻璃門，重量很重，但僅用2個蝴蝶頁、共4個塑膠膨脹螺絲來進行牆面固定。
2. 房間的木板門，重量輕很多，使用3個蝴蝶頁、共12個自攻螺絲來進行牆面固定。而且房門的開合次數會遠高於浴室的玻璃門。
在十多年的使用後，木板門依舊OK，而玻璃門卻鬆脫了。
以工業強度來說，浴室的玻璃門的承重強度比例，可能遠低於房間的木板門。講到這裡，就不僅開始思考原施作廠商的設計水準。
為了處理承重問題。可以考慮使用金屬製的膨脹螺絲，承重力應該會較足夠，且避免了塑膠材質因時間長老化，斷裂的問題。但考慮到浴室水汽多、濕度高的狀況，金屬製的膨脹螺絲應該要有防潮能力，才能用得久。
看來要預先採購此零件了。
2023-08-12 星期六
入手金屬製膨脹螺絲組合。
從思考、採購到收到零件，已經過了不少時間。可見找人來修理省下的不只是施工技術跟時間，還有備料成本跟時間。
 |
| 金屬製膨脹螺絲組合。2023-08-12入手。 |
品質追蹤
完工後，仍然要進行品質追蹤。
例如: 蝴蝶頁安裝縫隙，會不會慢慢變大。這得過段時間再觀察。
感想
1.
有問題，要想辦法解決。沒有老師，就自己找資料。廣大的世界，就是我們的老師。(幹話)
2.
看了那麼多YouTube影片後，去水電材料行採購膨脹螺絲時，突然發現看得懂現場各個種類的膨脹螺絲，而且這種反應是蠻直覺的，一種很順的感覺。GOOD!
3.
長輩說，花錢請人來處理不就好了。這是個有趣的問題，確實請人來處理是個解決方案。
當然自己處理，有學習的成就感，這不僅只是錢的問題。
請人來鎖，說不定就是幫你鎖兩個螺絲，收完錢就回去了。所有的延伸問題，看不到，就不處理。下次見面再收錢就好。
如果自己有能力學會處理，反而會看到更多不同的面向，有機會看到哪裡還有潛在問題，而讓品質變得更好。例如: 這次還看出一堆延伸問題。
4.
整個鎖的動作不到一分鐘。(但前置作業需要幾小時! ^_^)
正是 "台上一分鐘，台下十年功"的寫照
