獻慶手上有台Sony VAIO Duo 13自2013年入手以來，到現在也過了8年多。
這台筆電幫了獻慶處理了許多工作，感謝他!
隨著時間經過，機子老化，問題也都一一出現。
當時其實並沒有太多技術去自行解決，機子就放著了。
最近處理一些負擔比較輕的工作，發現老筆電的性能恰恰好用，便請他"重出江湖"。
Sony VAIO Duo 13老舊狀況
整體看起來，由於鋰電池膨脹，造成很多問題。

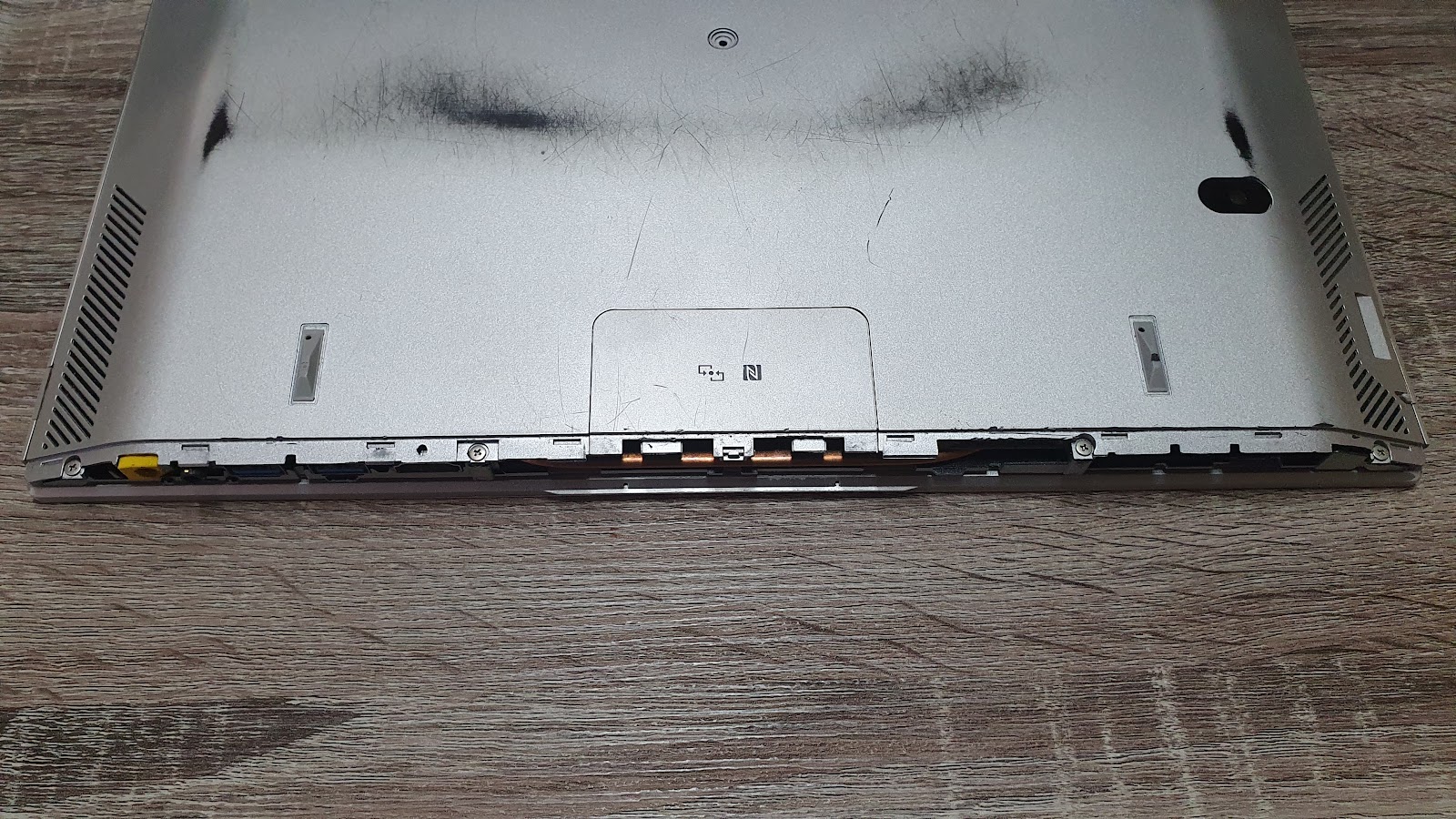

- 外觀上，鍵盤有隆起，且筆電的背板被撐開。

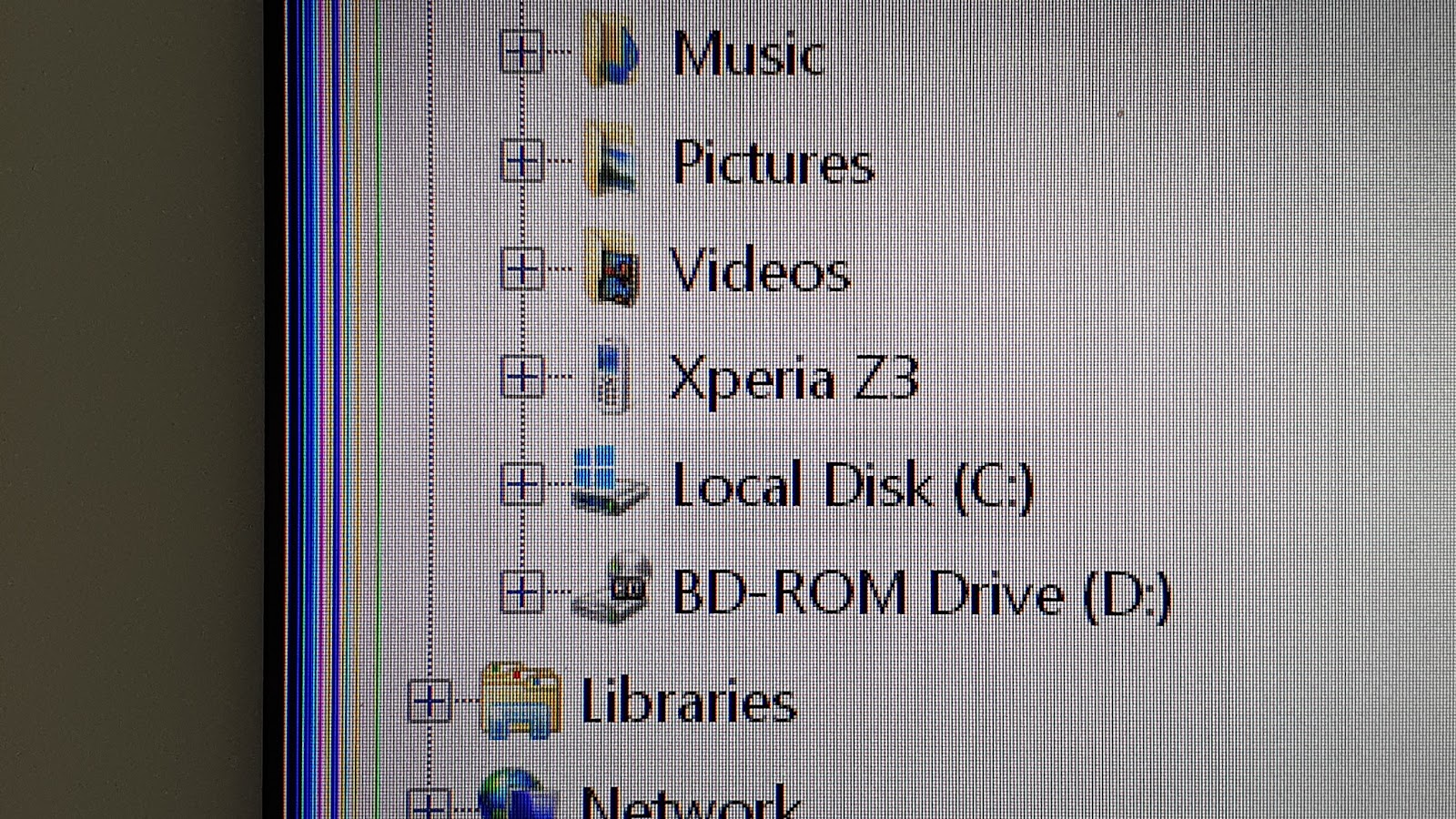

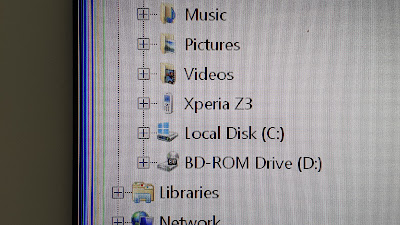

- 螢幕上有一些固定的垂直線條，干擾使用。
- 使用YouTube時，影片顯示不正常，有時影片會以藍綠方格影像顯示，無法正常看影片。
- 聲音硬體消失(Audio device not found)，導致無法輸出聲音。
不換電池，也是可以繼續使用，但使用上就會很不順手。
另外，繼續使用膨脹的鋰電池，所帶來的風險是鋰電池的起火爆炸!
為了安全，還是乖乖把鋰電池換新的吧!
雖然這台老筆電問題多多，但拿來當作寫程式用的"工作機"，還是OK的。
 |
| 2013年的老筆電了，不能要求再多了。(2013-10-15入手) |
目前要先解決的主要問題是，電池模組膨脹所帶來的狀況。
簡單講，就是要換鋰電池模組。
拆機前準備工作
訂購電池模組。現在網購很方便。輸入電池模組型號"VGP-BPS36"就可以找到很多資源。
搜尋拆機流程，消化拆機流程。
檢查使用軟體檢查電池狀況。
 |
| BatteryInfoView顯示電池模組基本資料。主要看一下"Number of charge/discharge cycles"，該數值目前為306，表示經歷過306次充放電循環。儘管鋰三元電池，單電芯循環壽命號稱500~1000次，但電池模組膨脹所帶來的問題，比電池模組進到EOL (End of Life)狀況還快上許多。 |
 |
| BatteryInfoView。Log data。 |
 |
| 另一款軟體BatteryMon。這款有把數據用圖形呈現。 |
 |
| BatteryMon顯示電池模組基本資料。其中容量資料的mWh跟mAh的互換，已經都幫使用者算好了，方便許多。 |
拆機更換電池模組
接下來直接開工。(2022-01-10星期一處理)
 |

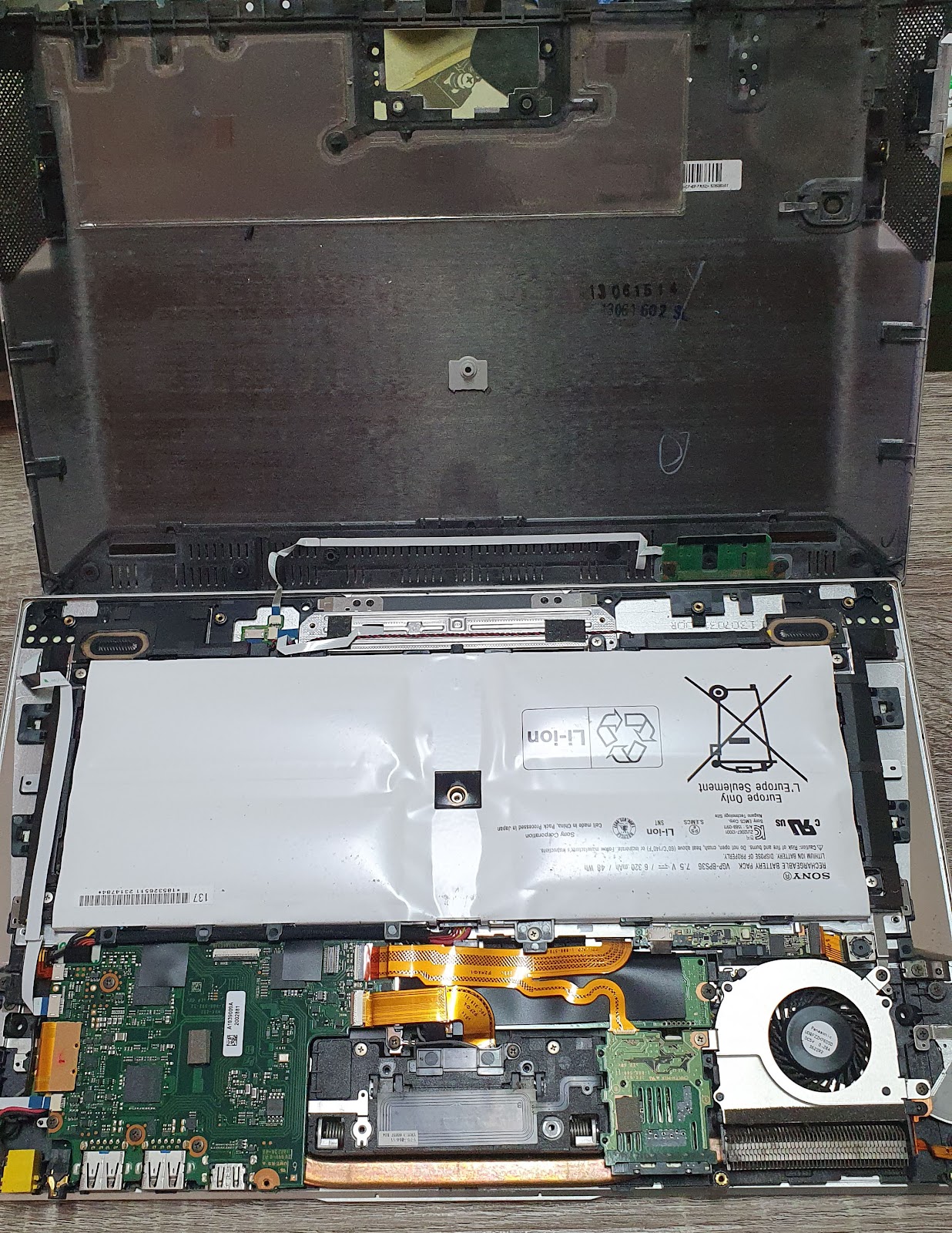

| 掀開背板。看到膨脹的電池本體。 |
 |
| 掀蓋時，要注意掀開方向，免得一掀蓋，就把排線弄斷。 |
欣賞一下膨脹的電池模組。
 |
| 卸下電池模組旁的7個螺絲。 |
 |
| 拆下電池模組。 |
 |
| 拆掉電力及訊號線排線。 |
 |
| 電力及訊號線排線。憑經驗來說(沒去查規格文件)，粗的是電力線，細的是訊號線。 |
 |
| 拆掉電池模組後。 |
檢查附近零件狀況，清理灰塵等。
 |

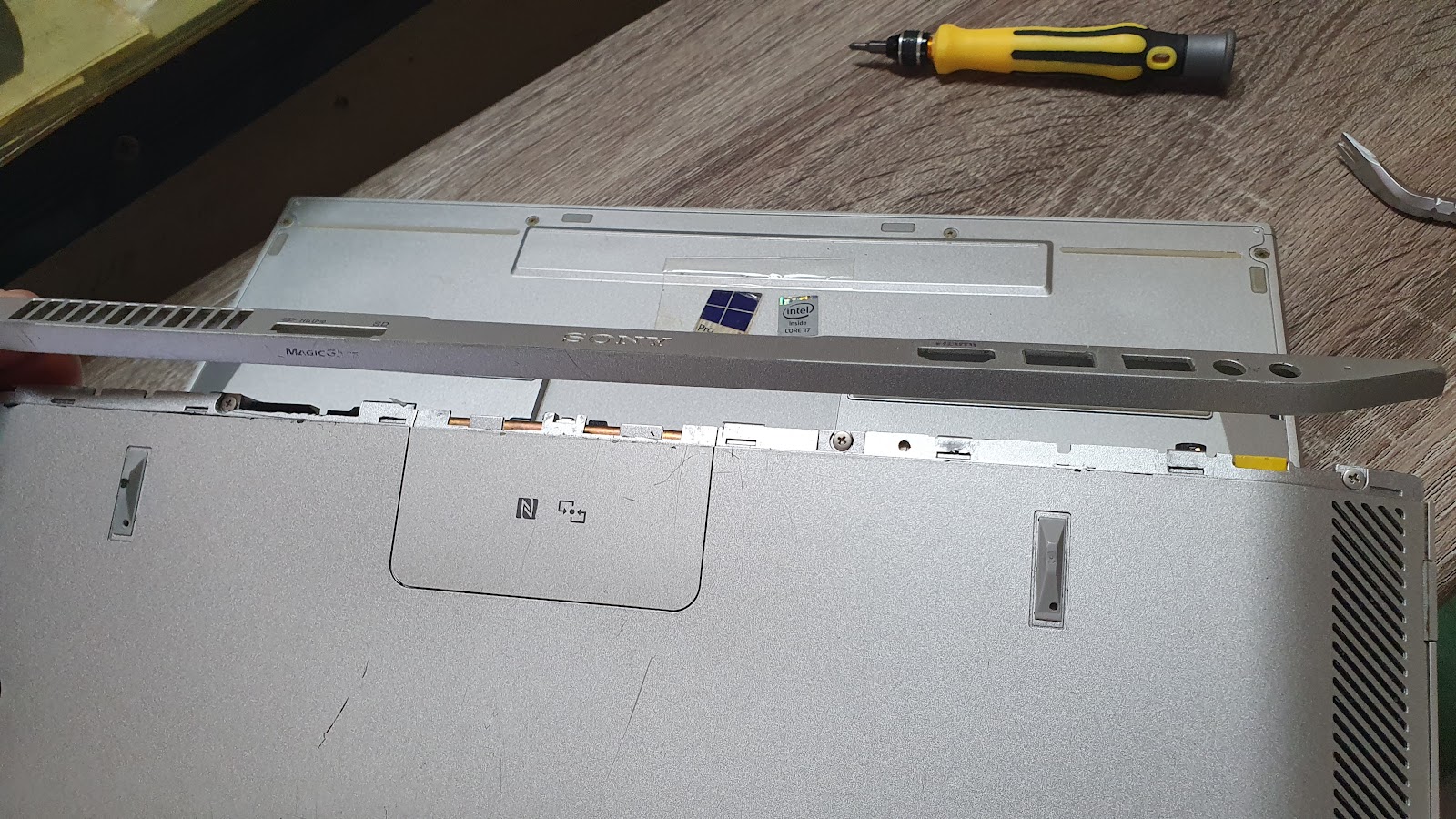

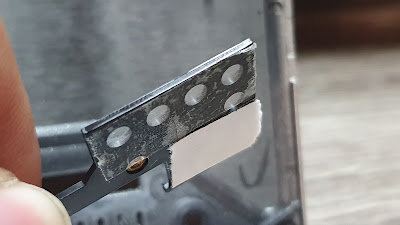

| 塑膠件的雙面膠帶有脫膠的狀況，已失去黏性。 |
 |
| 清除失去黏性的雙面膠帶。 |
 |
| 貼上新的雙面膠帶。使用AB膠也是可行的方式，但此次獻慶使用相同的工法就好。 |
 |
| 將塑膠件貼回原本的位置。 |
將電力及訊號排線插到的新的電池模組上，再裝到筆電上，鎖上7個固定螺絲。
 |

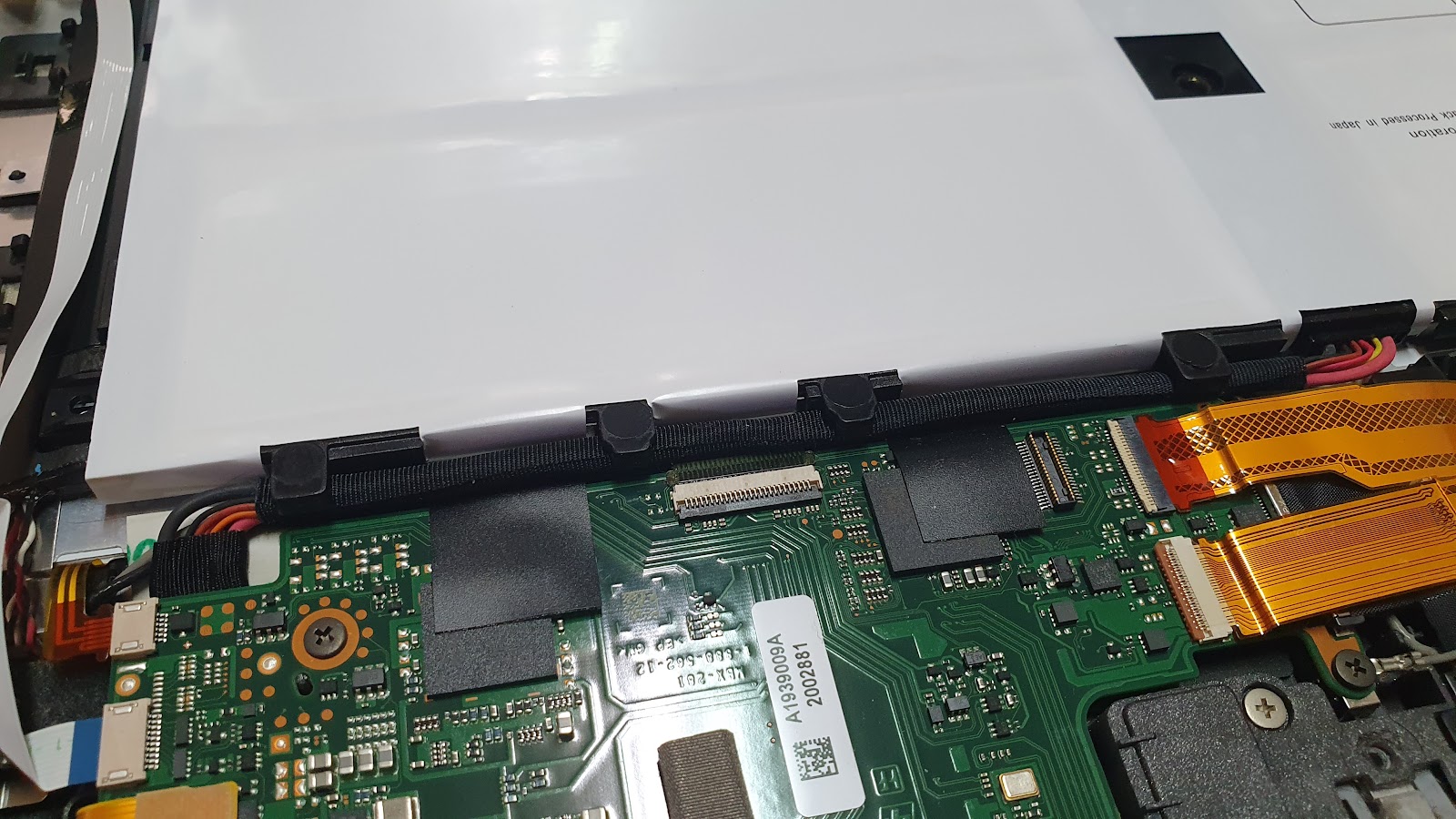

| 安裝電池模組過程中，須注意電力及訊號排線使否有被電池模組的塑膠件固定穩固。 |
剩下的動作，就顛倒拆機過程，裝回去就好。
 |

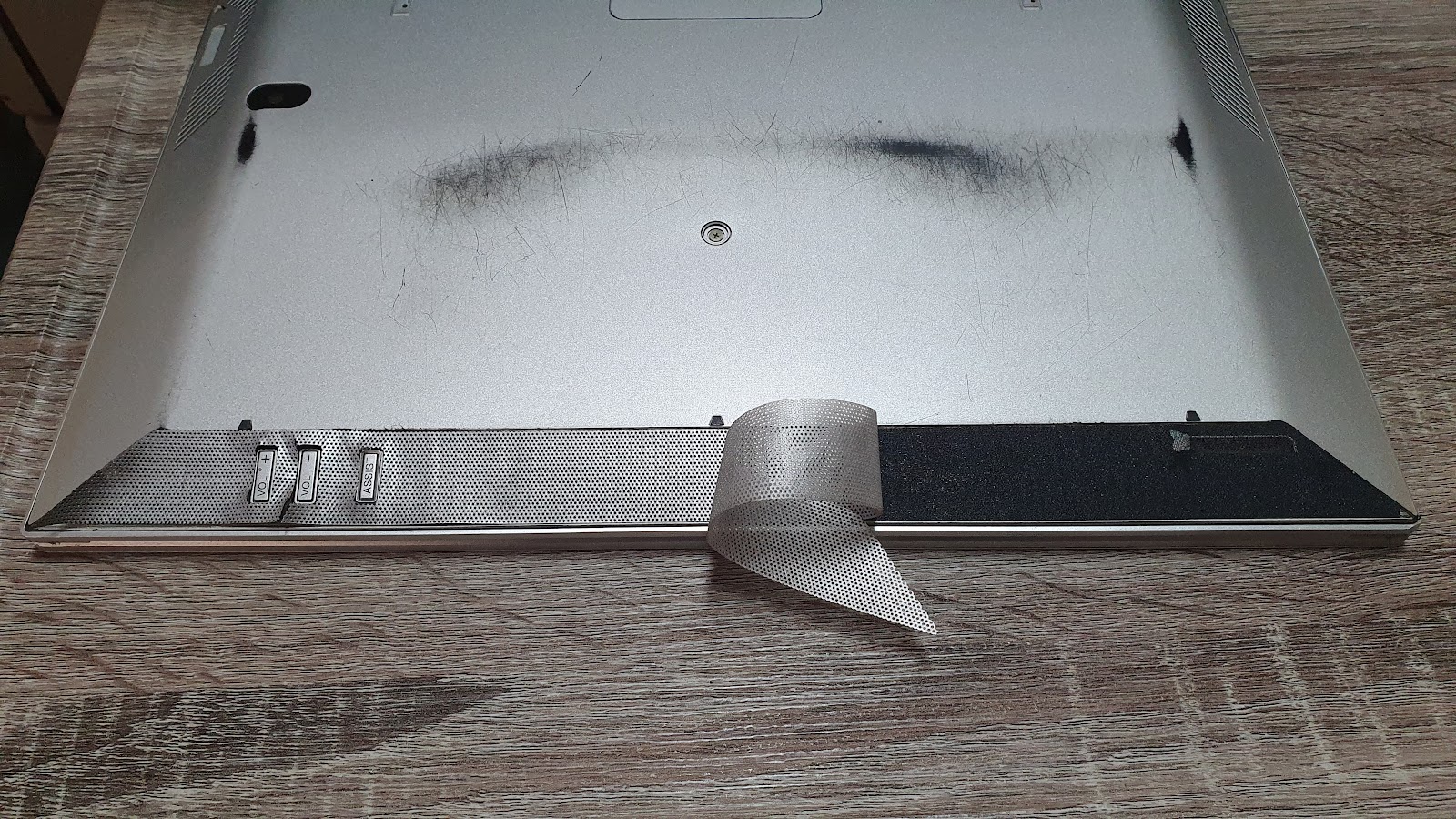

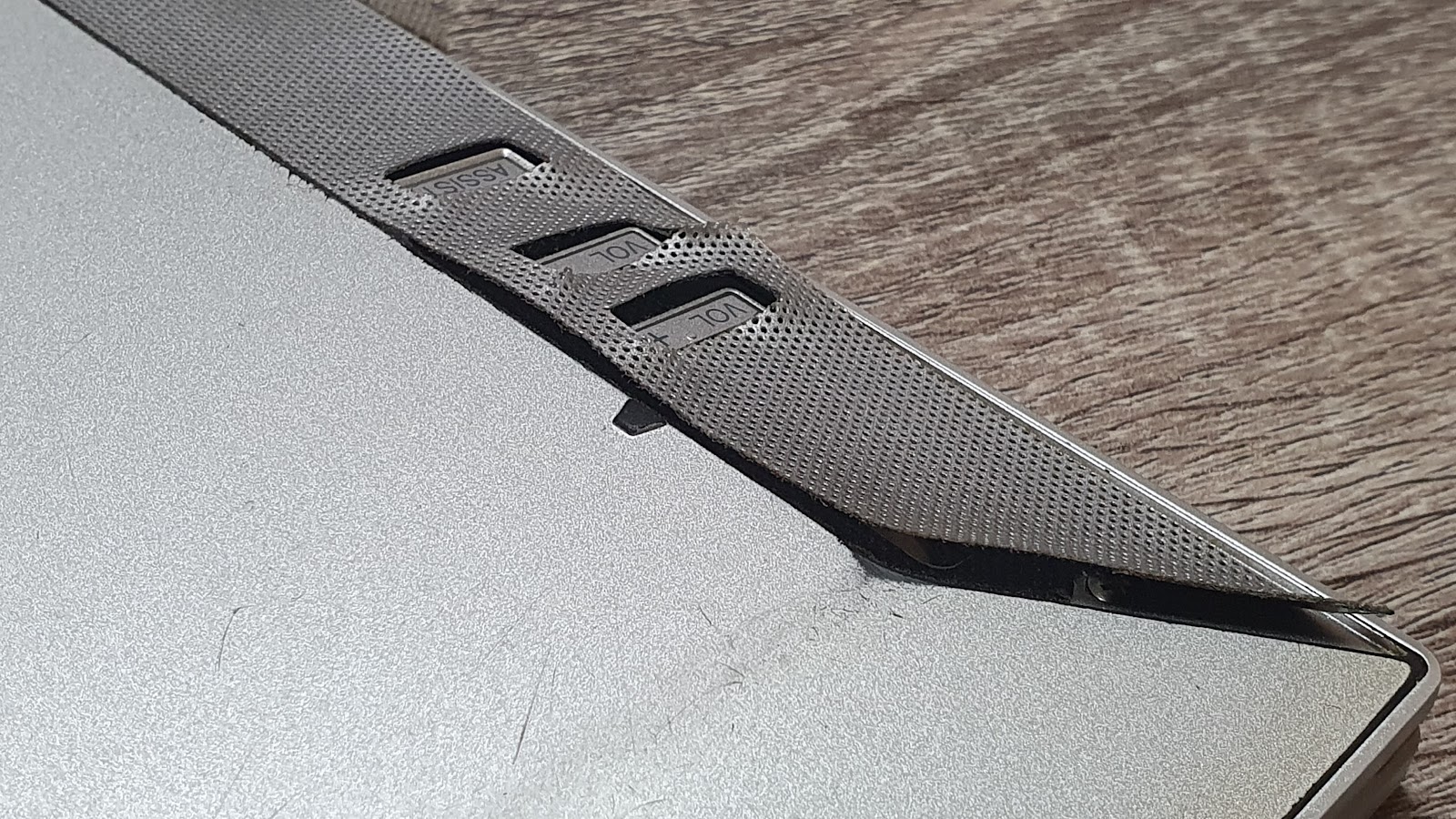

| 破壞性拆解的塑膠片，已經黏不回去。 |
 |

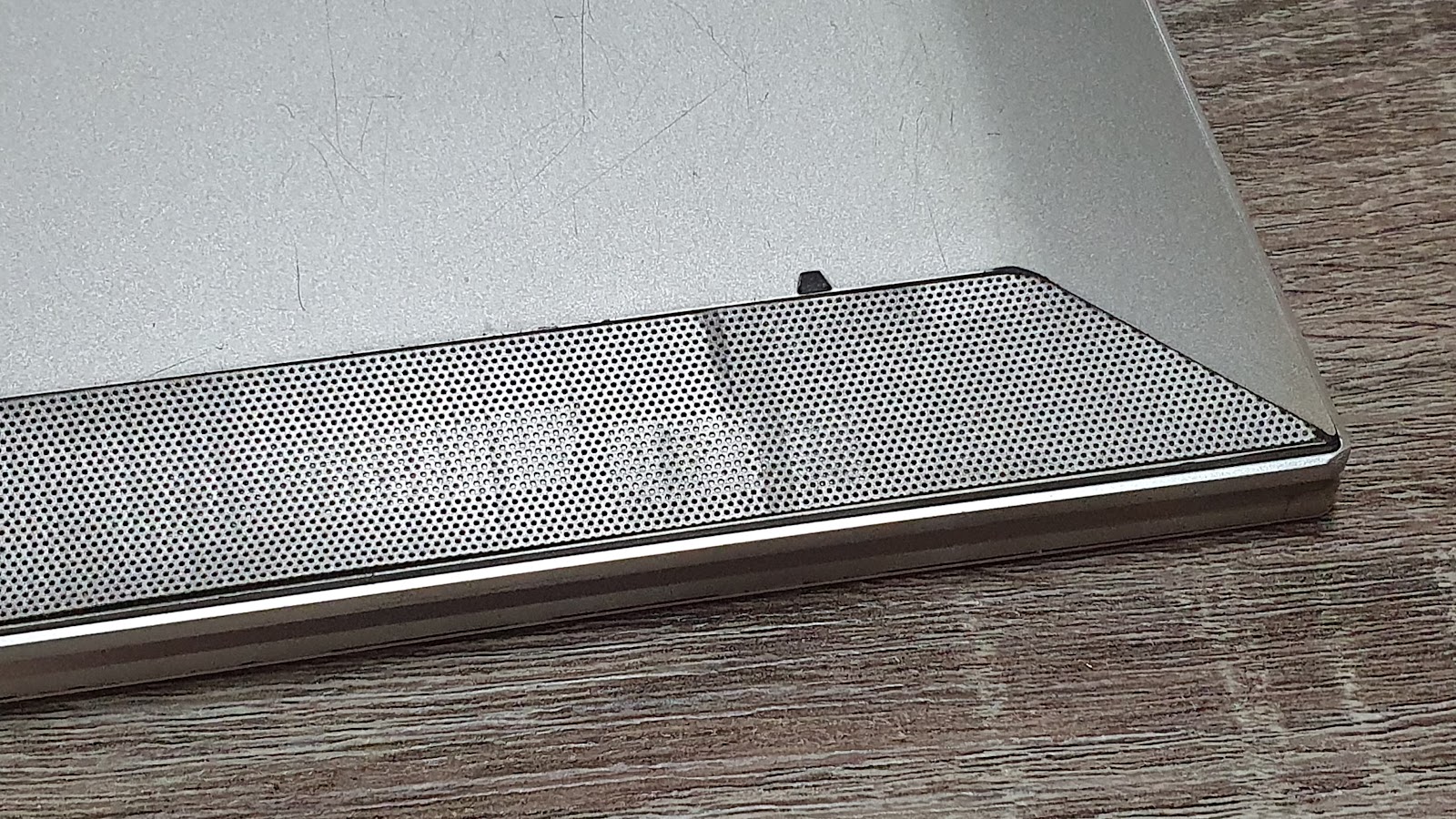

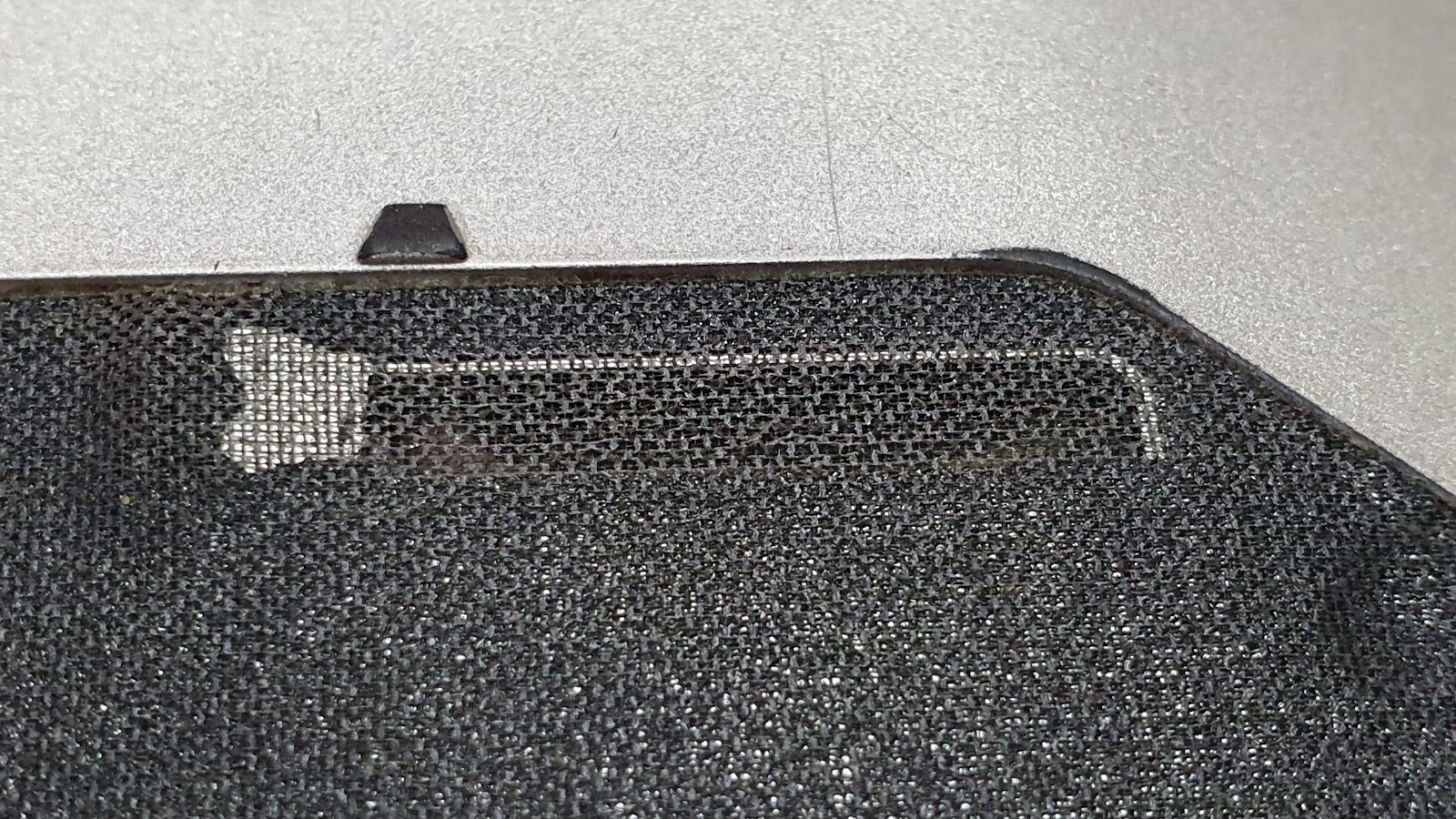

| 但因為此雙面膠帶還附有防塵功能(可見到防塵網覆蓋住孔洞)，所以只好來補強黏性。 |
 |
| 使用新的雙面膠帶，補強黏性，成功黏回。 |
 |
| 黏回後外觀。 |
 |
嚴重扭曲斷裂的塑膠片。這種破壞性動作，如果是原廠處理，應該都已經備妥相關耗材。但自己修，那就將就吧。
|
外觀檢查。
 |

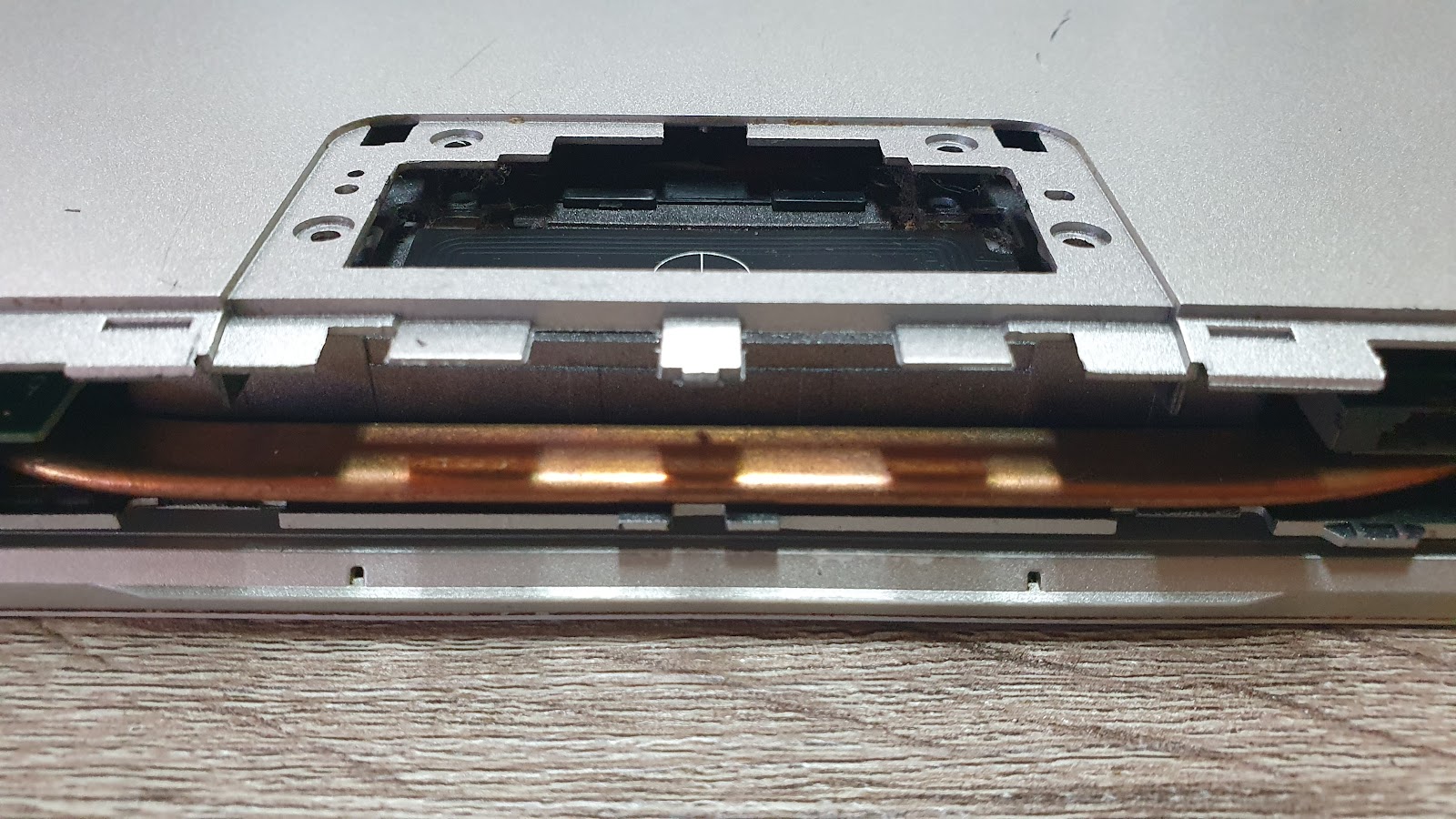

| 背板仍有一邊被撐開，使用一般膠帶直接黏牢。這表示剛剛更換雙面膠帶的塑膠件，其實上面全部的雙面膠帶黏性都已經不足，應該是要全面更換才對。不過已經懶得再拆機。 |
 |
| 換完電池模組後，鍵盤看起來很平整，被膨脹的電池撐起來的狀況有解除。 |
開機測試。
 |

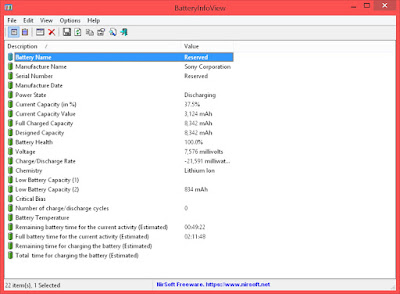

| BatteryInfoView顯示電池模組基本資料。主要看一下"Number of charge/discharge cycles"，該數值目前為0，表示經歷過0次充放電循環，也就是說筆電知道已經換上新的電池模組了。 |
之前所提到的鋰電池模組膨脹產生的4個問題，以有部分解決。
- 外觀上，鍵盤有隆起，且筆電的背板被撐開。(解決)
- 螢幕上有一些固定的垂直線條，干擾使用。(未解決)
- 使用YouTube時，影片顯示不正常，有時影片會以藍綠方格影像顯示，無法正常看影片。(解決)
- 聲音硬體消失(Audio device not found)，導致無法輸出聲音。(未解決)
筆電外觀老化的狀況
分享一下筆電外觀老化的狀況。
 |
背板外部是黑色塑膠片塗上銀色的漆。長年使用下，銀漆磨損了，露出了下面的黑色塑膠。
|
 |
| 磨損狀況。一堆嚴重的刮痕。 |
 |
| 底部的兩個止滑膠條都已經脫落，露出塑膠件。 |
感想
自己修東西，學到蠻多的。
本來老筆電就已經沒保固了，SONY幾年前又把筆電部門給賣掉了，已經完全不能期待原廠能幹嘛了。
現在找得到關鍵零組件，真是意外。
能讓老伙伴再多陪一段時間，很棒! ^_^
-------------------------------------
有的人可能會問，那麼多問題，又沒全部修好，還留著那麼多問題沒處理，幹嘛發Po文。
其實，這個維修，並不是在做一件完美的事情。而是處理關鍵的安全性問題。
資源有限，堪用就好!
這台老比電雖不完美，但功能堪用，足了! ^_^
感謝
林榮豐、羅彥凱技術支援。
