[修理][學習] 技嘉 GIGABYTE AERO 15 風扇灰塵清理
2022-02-23星期三
獻慶這台技嘉 GIGABYTE AERO 15筆電自2017年購買，到現在也跟著獻慶南征北討4年多了。
半年前開始，獻慶注意到電腦很燙，看了看溫度，竟然都在90度左右。特別是外接4K螢幕時，就是在90度上下跑。
為了降溫，就把風扇的速度調到最大，想當然爾，噪音就出來了。
這還不夠，還多用個筆電散熱器，溫度也只降到80度左右。降溫效果明顯不夠。
這天，風扇突然發出悲鳴。
看來獻慶DIY維修站要開工了。
可能問題
獻慶有想到可能是風扇的部分有狀況。
為了處理風扇，獻慶先看了網路上拆解筆電的資料。也預先買了散熱膏，準備等工作告一段落，再來處理。
 |
| Arctic MX-5散熱膏(2022-02-11取得)。可參考樂維科技Vilus官網: https://www.vilus.com.tw/blog/arctic-mx-5 。 |
意外
風扇已經有好幾周都很大聲，而且出風量也很少，感覺不對勁。
2022-02-23星期三，這天左側風扇開始出現奇怪的震動聲，過幾個小時後發出刺耳噪音。
這樣只好停下所有手邊工作來處理筆電了。也不得不停，現在工作就靠這台筆電。
處理過程
這次過程就僅把關鍵部分秀一下就好，沒有要弄成step-by-step維修手冊。
打開筆電
打開筆電的方式可參考之前的Po文( [開箱][升級] 技嘉 GIGABYTE AERO 15 )。

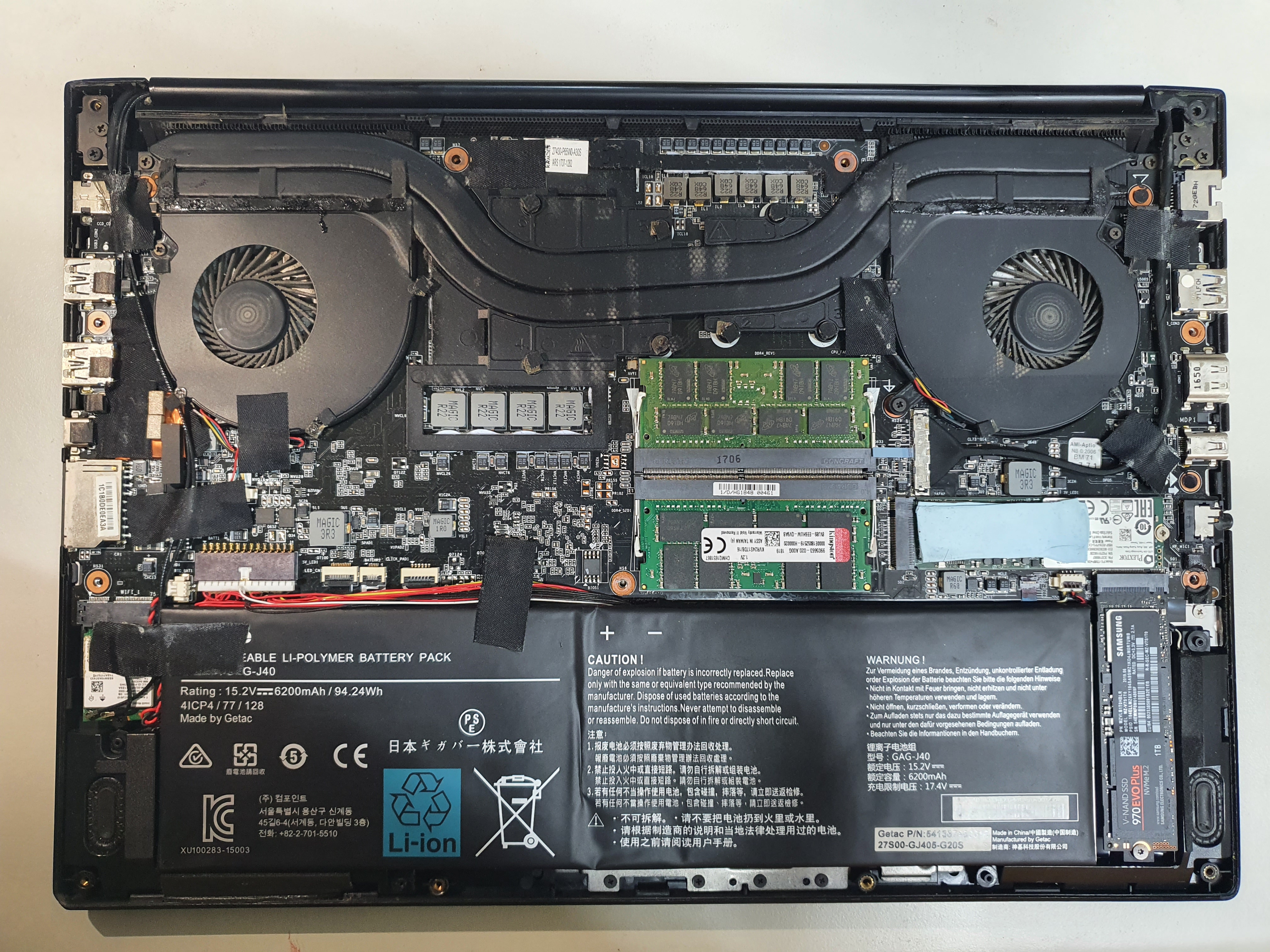

筆電打開後
發現電池有些許膨脹 但目前不影響筆電狀況
可看到風扇扇頁上面積了一堆灰塵。(兩個風扇都差不多，秀一個就好)
翻面後
拆掉多餘的黑色醋酸布。有些已經太久，失去黏性，脆化了，撕下時會有塑膠斷裂聲，表示膠已經硬化了。
備用安全動作
有人在開始拆零組件前，會把鋰電池的電力及訊號排插拉掉，避免主機板上有不明電力流竄。獻慶在這次的處理，並沒有這樣做，仍成功處理風扇問題。在此仍提醒，對此問題有疙瘩者，請把鋰電池的電力及訊號排插拉掉。
分離散熱模組
拉掉風扇的電力排插。這裡要很小心，獻慶一不小心就把排插弄壞了，還好有修回去。
第一個排插弄壞了，看完結構後，就有經驗了。第二個就輕鬆處理。
簡單來說，排插的底部有固定用的卡榫，要把排插拉出(或推出)的過程中，可用小支的"-"螺絲起子在左邊跟右邊慢慢推，同時用手小力的拉排插，施力方向垂直桌面，讓底部卡榫儘量不會卡到，這樣就可輕鬆取出。
 |
| 第一次拆時，傻傻用力，把排插的塑膠弄壞了。 |
 |
| 拉太大力，把排線也拉出來了。還好只有一根黑線出來，插回去就好了。 |
拆掉固定風扇的螺絲
螺絲上面若有殘膠，請先清除，否則會很難轉動螺絲
拆掉CPU跟GPU散熱片的螺絲。
可依據散熱模組上的螺絲標記1~7順序拆螺絲。
這裡要注意，面對這種有附彈簧的螺絲，不管是拆跟裝，都不要一次完成。先全部螺絲鬆開一半，再全部螺絲鬆開，避免壓在CPU跟GPU上的應力不均，造成損壞。螺絲全鬆開時 會有"啪"的一聲。
 |
| 可依據散熱模組上的螺絲標記1~7順序拆螺絲。 |
再來就可取下整個散熱模組了，這個動作很輕鬆，沒有什麼阻力，也沒有黏住的感覺。
 |
| 取下整個散熱模組。 |
接下來要先處理散熱模組或是先處理電腦本體都沒關係。都要處理，但順序不重要。
清理散熱模組
先講散熱模組處理。 |
| 散熱模組。CPU由三顆螺絲來固定，由四顆螺絲來固定。其中CPU與GPU使用相同的灰色散熱膏，觸感很硬，沒辦法用手直接改變形狀。其他部分則是淺藍色的散熱膏，觸感很軟，可用手直接改變形狀，也可直接用衛生紙擦掉。 |
清理掉舊的乾掉的散熱膏。可先用軟性塑膠板或指甲刮除大部分後，再用棉花棒沾酒精慢慢擦乾淨。(獻慶是直接用指甲刮。一開始用一字起子刮，但發現會傷害銅片表面，會有刮痕。)
 |
| 清乾淨的散熱模組。 |
 |

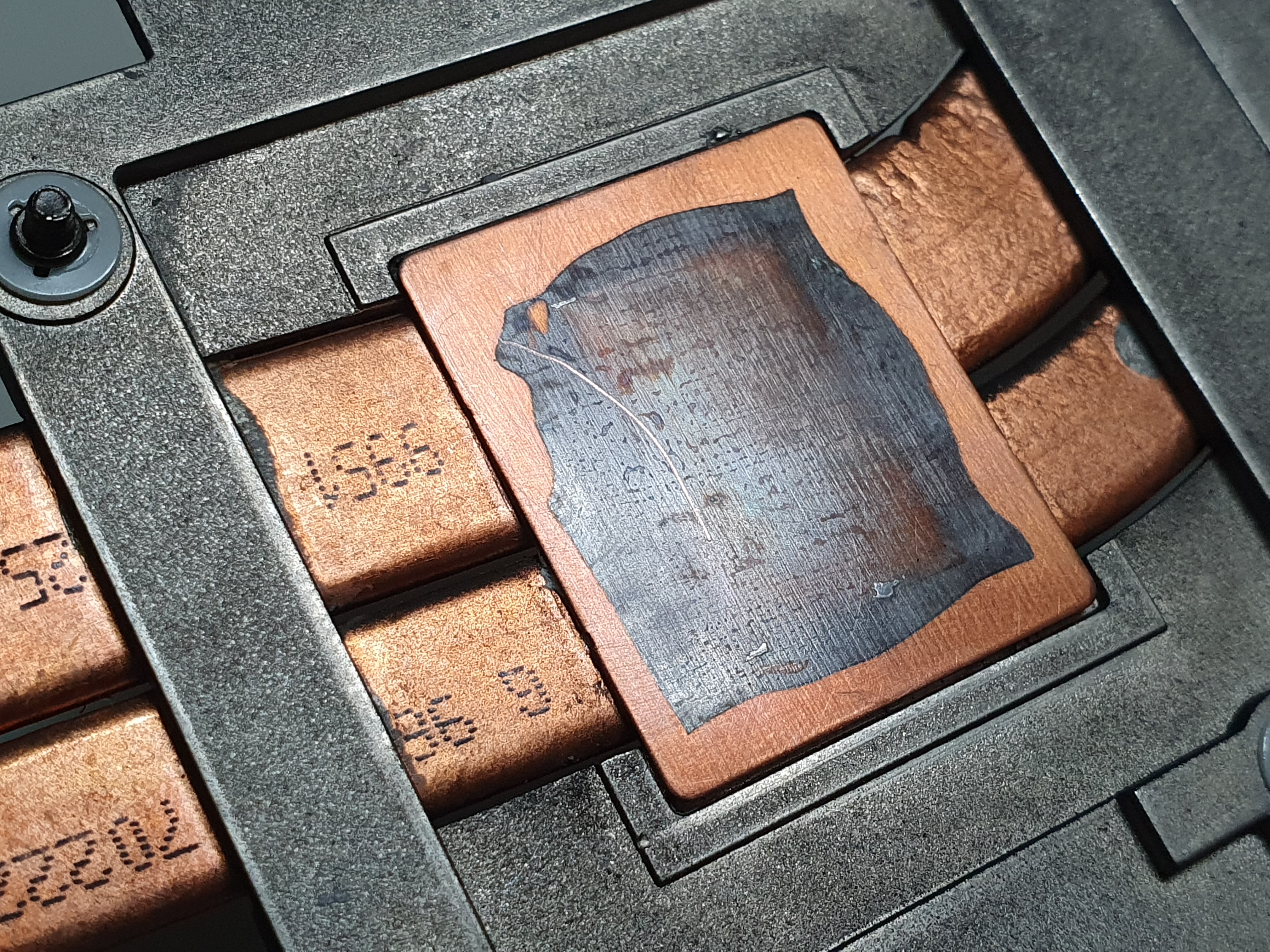

| CPU散熱片。使用棉花棒加酒精擦拭多次後，仍有殘留的散熱膏。獻慶看過其他人的處理方式，若要完全清除散熱膏，物理拋光是很直接的做法。 |
 |
| GPU散熱片。使用棉花棒加酒精擦拭多次後，仍有殘留的散熱膏。有一條刮痕是一字起子造成。 |
 |
| 這次保留了部分軟性散熱膏。其實清除這個也是OK，只是要記住是主機板上那些元件需要覆蓋散熱膏。為了避免忘記，所以這次沒有處理這幾個區塊。 |
接下來要清理風扇。兩個風扇的處理方式相同，講一個就好。
另外，兩個DC 5 V 0.5 A風扇的型號分別為BS5005HS-U2N及BS5005HS-U2M。
(品牌為A-power，台灣元力電機股份有限公司的產品)
把固定風扇的螺絲取下後，可拆開風扇。
發現裡面的灰塵已經堆積成海綿般的狀態了，難怪出風量那麼小，散熱效果極差。
可使用棉花棒加吹風機把灰塵沖掉。
 |
| 灰塵已堆積成海綿般的樣子。另外，拆解時要小心，這次手指不小心被割傷了。 |
風扇扇葉用牙刷處理，會很方便。棉花棒反而沒那麼好用。
 |
| 建議使用不要的牙刷處理，很方便。 |
 |
| 發現兩處結構破壞。(1) 圓環結構缺了一角，(2) 葉片塑膠撥離。 |
 |
| 牙刷清理後效果。 |
風扇清理完後，要鎖回去。
清理主機本體
散熱模組取出後，可開始清理主機本體。
 |
| 散熱模組取下後。 |
 |
| 灰塵要清理。 |
用棉花棒配合吹風機來清除一些灰塵。
接下來要在CPU、GPU、記憶體上面塗上新的散熱膏。
溫度都維持在70度以下，非常好!
清除CPU、GPU、記憶體上面的散熱膏。
記憶體上的散熱膏較軟，可用衛生紙或棉花棒抹掉。
CPU及GPU上面的散熱膏較硬，得先用軟性塑膠片或指甲摳掉，再使用棉花棒沾酒精擦拭乾淨。
 |
| CPU、GPU、記憶體上面都有舊的散熱膏，需清除。 |
 |
| 先刮除散熱膏硬塊。 |
 |
| 用棉花棒沾酒精擦拭。 |
 |
| 清除完畢。 |
 |
| CPU正面照(散熱膏清除完畢)。 |
 |
| GPU正面照(散熱膏清除完畢)。 |
 |
| GPU立體照(散熱膏清除完畢)，亮的發光的表面。 |
 |
| CPU、GPU、記憶體上面的散熱膏清理完畢。 |
接下來要在CPU、GPU、記憶體上面塗上新的散熱膏。
 |
| 在CPU、GPU、記憶體上面塗上新的散熱膏。 |
組裝散熱模組
將散熱模組組裝回去。
鎖CPU及GPU的那7顆螺絲時，請分批慢慢鎖回去。慢慢加壓，以免壓力不均造成CPU或GPU損毀。
這次散熱膏塗得有點多，有溢出來，但不影響整體狀況。
 |
| 散熱膏溢出。 |
 |
| 散熱膏溢出。 |
回復筆電原狀並測試
將背板裝回去，開機測試，一切正常。溫度都維持在70度以下，非常好!
 |
| 溫度都維持在70度以下。 |
使用狀況
在工廠的背景高噪音環境，是不會聽到風扇運作的聲音。
在家裡，夜深人靜時，就會聽到風扇的運轉聲，但已經很輕微。
但左邊的風扇有發出細微的不規則聲響，可能是扇頁損壞造成。要修的話，就是換零組件了。
總之，清理完風扇後，筆電整體的運作很令人滿意，溫度下降到安全範圍，惱人的風扇噪音也消除了。
危機就是轉機
原本散熱膏在幾周前就買好了，拆機教學影片也看了幾次，只是要找個安全的時間來處理這檔事。
最好是能在論文交稿及工作告一段落後，再來處理，這樣也會比較安心。
但意外總是隨時可能發生，風扇說故障就故障了，而且正在論文交稿前一天。
那只好面對危機處理了，處理得好，就可以繼續用，處理不好，就要送修了。
好在事前準備雖沒有100%，但也有足夠到解決問題。平常累積的經驗，也足夠處理排插損毀的狀況。
整個處理時間大概4小時，總算是搞定。
自己處理，除了省下了送修的時間，同時也賺了3~5張小朋友吧!
接下來，老夥伴應該可以再跟著戰幾年吧! 應該有機會撐到AMD Ryzen 7000系列跟Nvidia RTX 4000系列登場，新技術DDR5與PCIE5.0應該也會使效能三級跳。
感謝
林榮豐、羅彥凱技術支援。
GOOD! ^_^
