[安裝] Nissan Livina 汽車安裝行車紀錄器
2023-06-06 星期二
獻慶的Nissan Livina汽車開了一陣子了，最近才注意到行車紀錄器上面的一些狀況。
如果不妥善處理的話，未來在遭遇行車糾紛時，可能無法形成關鍵證據。
因此得去面對。
希望該Po文對同款車輛的車主在安裝行車紀錄器時，有幫助。
問題
原廠裝的行車紀錄器有幾個問題:
- 沒有看到GPS定位。這樣錄影中沒有位置的資訊，對行車位置的判斷會有疑義。
- 影片上的時間不準。時間不準在遇到特殊狀況時，會難以釐清事發時間。對關鍵事件判斷會造成問題。
- 能支援的micro SD記憶卡容量只到16 GB。這樣能錄製的時間總長就會比較短。如果要回去搜尋某些特定事件，可能會因為檔案被覆寫而找不到。
- 沒有後鏡頭錄影。這樣對於由車子後方發生的事件，無法掌握。
 |
| 原廠行車紀錄器的畫面。可看到畫面上沒有GPS資訊，而且時間也誤差3分鐘了。 |
解決方案
自行安裝行車紀錄器。
找有前後鏡頭的行車紀錄器來安裝。
上網看了一堆後，下單搞定。
安裝過程
安裝過程是獻慶比較陌生的部分，畢竟沒有拆車的經驗。
先看些YouTube影片，觀摩一下。
儘管沒有找到同款Nissan Livina汽車的安裝影片，但連續看幾支影片後，也大致上有個了解了。
那可以來試著開工。
以下安裝過程謹做一些重點節錄。安裝方式百百種，請自行參考就好。
前行車紀錄器安裝
行車紀錄器的電源插在12V的點菸器上。 (也可以安裝好後再裝，這裡先插上去，是方便知道要怎預留多少線長)
這裡不講太多細節，只講行車紀錄器的線材，如何走線。
從駕駛座腳踏墊下面過線。(這是懶人版過線法，懶得拆開那個收納箱去過線)
拉開汽車車門邊的防水橡膠(防水條)。注意力量大小，不要拉破了，破了就會破壞防水，下雨天會漏水GG。
將線順著防水條旁邊的縫上去，記得把線網縫裡塞。
拆開部分A柱，到可塞線進去的程度就可。這裡沒有螺絲，卡榫有點快拆的感覺，力量不要太大，就不用太擔心會拆壞。
將線沿著A柱上去。
線材上到A柱頂端後，再順著擋風玻璃上方過去，線材直接往擋風玻璃上方的縫塞入。獻慶發現原廠的行車紀錄器線材也是同樣的塞法。
到這裡線材的走線就OK了，記得把A柱跟防水條回復原狀。
只安裝前行車紀錄器的話，到這裡就差不多了。
將線材插入行車紀錄器，並將行車紀錄器的車用電源插入點菸器。發動汽車，就會看到行車紀錄器正常工作。
[關於電力線直接接上鉛酸電池]
不建議將電力線直接接上鉛酸電池，或是與鉛酸電池直連的電路(例如: 車上的照明燈之類)，因為行車紀錄器會一直吃鉛酸電池的電，造成要啟動引擎時，電池可能就沒電了，汽車會發不動。
[關於安全氣囊問題]
行車紀錄器的線材在車內安裝時，一定要注意不要在安全氣囊爆發方向的地方，否則一旦發生意外，安全氣囊爆開，在安全氣囊前方的線材就會噴出，殺傷力可不是開玩笑的，會造成更嚴重的傷害。
所以有些影片中，網友才會說，安裝行車紀錄器一定要自己來，因為你不知道非專業車廠的安裝人員，是否知道這種狀況，並能進行避開安全氣囊噴發方向的合理安裝。
獻慶這台Nissan Livina 汽車前方兩側的A柱都沒有安全氣囊，就不用考慮這個問題。 (話說，這到底是GOOD還是不GOOD ?! ^_^)
後行車紀錄器安裝
比較困難的部分是後行車紀錄器的安裝。特別是後掀蓋類型的車輛。
後掀蓋類型的車輛，由於線材要通過防水橡膠套，安裝難度較高。當然也可不通過防水橡膠套，這樣安裝較簡易，但線材就會有部分裸露在外。除了不美觀外，也有在車廂門關起來時，夾到線的風險。
在本次安裝，獻慶還是選擇去處理這個難題。
 |
| 線材要過那個防水橡膠套。 |
 |
| 拆開防水條。 |
 |
| 拆開塑膠殼。需要用點力量，裡面也是無螺絲，使用卡榫。不用擔心損壞。 |
 |
| 拆開防水橡膠套上側。 |
 |
| 拆開防水橡膠套下側。 |
拆了一堆東西後，就會露出很多可供安裝線材的縫。有安裝前鏡頭的經驗後，後鏡頭一樣可比照辦理。
這裡要進行關鍵動作解說。
如何將線材穿過防水橡膠套?
獻慶試過直接穿入，結果過不去。
這時後就要出動工具了。
- 吊衣架。充當拉線器。
- 電工膠布。固定線材。不一定要使用電工膠布，其他膠布也行。
- 噴霧式黃油。潤滑拉線器跟線材。不一定要使用黃油，找其他的潤滑油也行。
 |
| 吊衣架、電工膠布、噴霧式黃油。 |
將吊衣架穿過防水橡膠套
使用電工膠布將線材固定在吊衣架上
拉動吊衣架，把線材穿過防水橡膠套
 |
| 將吊衣架穿過防水橡膠套。 |
 |
| 拉動吊衣架，把線材穿過防水橡膠套。 |
 |
| 這裡的穿線，也是比照辦理。使用吊衣架穿線。 |
困難的防水橡膠套穿線部分結束。
在來就是一般的防水條旁邊過線。
可使用一些工具來輔助塞線。例如: 比較小隻的板手。
 |
| 卸下防水條後，可看到足夠大的縫隙可供塞線。 |

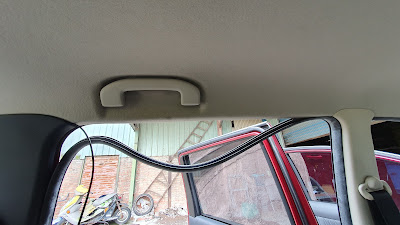

一路塞到前擋風玻璃上沿，再把線沿著擋風玻璃上沿與行車紀錄器連接。
行車紀錄器的鏡頭角度，請避開玻璃上的加熱線，否則加熱線會造成影像模糊，造成看不到後車的車牌。
把過長的線材塞到空隙比較大的地方。例如: A柱後方。(NOTE: 若是A柱有安全氣囊的車，就不建議塞這裡，以免造成危險)
先送電，測試前後行車紀錄器的運作是否正常。
若工作正常，則開始進行收尾動作。
把線材整理整齊，拆開的部分恢復原狀。
 |
| 把拆開的部分恢復原狀。把後鏡頭貼上後擋風玻璃，插上線材，搞定。 |
前後鏡頭安裝完後，後續還有調整鏡頭方向，設定值修正等，這些慢慢處理就OK了。
 |
| 前後鏡頭安裝完成。(左側是原廠的行車紀錄器，右側則是自行安裝的行車紀錄器) |
PS: 獻慶在插SD卡時，手一抖，SD卡掉到座椅旁的縫隙中，手伸不進去，搞了好久才拿出來。
效果
現在前後都有錄影畫面了。而且時間是準確的。錄影上面也會記錄GPS位置，很好。
 |
| 前鏡頭畫面。畫面下方有日期時間、目前車速(使用GPS數據計算)、跟GPS位置。 |
 |
| 後鏡頭畫面。畫面左上角有日期時間。 |
感想
能夠學會自行安裝汽車的行車紀錄器，挑戰自己未知領域的能力，很有成就感。
沒有亂碰到電力線被電到GG，除了自己小心，也很感恩運氣好。
拆車需要克服一些心理障礙。這東西究竟能不能拆，怎麼拆。在看了幾支YouTube影片後，大致有個底了。感謝網友們的分享。
現在覺得高中大學時期，有些喜歡玩車的同學跟朋友們，會自行改裝車輛，真的很厲害。特別是在那個網路資源稀缺的年代，他們能學習到相關知識，跟實際操作，佩服。
