[Arduino] UART ASCII code解碼練習

既然已經學會了如何解碼UART的ASCII code，那就多練習幾次，加深印象。

(如何解碼可參考之前的Po文
[Arduino] 使用示波器來看Arduino的UART, Inverted Software serial及RS-232訊號並對其進行解碼 )


使用Arduino開發版進行UART訊號輸出
Baud rate: 9600 bps
8N1


以下來看一些練習，另外附上原始訊號圖，方便各位練習。

SDP

Super Double Power (SDP)超倍能科技的縮寫。

一個專注於儲能系統研發的公司。

代表作為玉山排雲山莊太陽能儲能系統。

"SDP"的UART訊號，解碼後。

"SDP"的UART訊號。


IEEE

Institute of Electrical and Electronics Engineers (IEEE) 電機電子工程師學會的縮寫。

是一個建立於1963年1月1日的國際性電子技術與電子工程師協會，亦是世界上最大的專業技術組織之一，擁有來自175個國家的成員，會員總數超過42萬。

"IEEE"的UART訊號，解碼後。

"IEEE"的UART訊號。


XYZ

召喚 城市獵人(シティーハンター) "冴羽 獠" 的密碼。

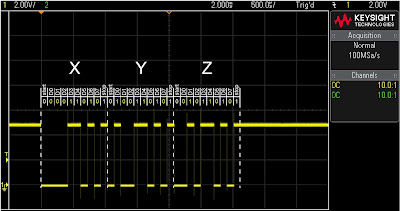

"XYZ"的UART訊號，解碼後。

"XYZ"的UART訊號。


EVA

召喚 福音戰士 "Evangelion (エヴァンゲリオン)" 的密碼。

"EVA"的UART訊號，解碼後。

"EVA"的UART訊號。


GUNDAM

召喚 剛彈 "Gundam (ガンダム)" 的密碼。

"GUNDAM"的UART訊號，解碼後。

"GUNDAM"的UART訊號。


Hsien-Ching Chung

剛剛都是大寫字母，現在要來挑戰一下複合文字。

用自己的英文名"Hsien-Ching Chung"來試試看好了。

"Hsien-Ching Chung"的UART訊號，解碼後。

呼~~~! 差點沒被搞死，還好裡面的重複字母夠多。

PS: 此圖為多張截圖拼接而成。

"Hsien-Ching Chung"的UART訊號。



(FB link: https://www.facebook.com/hsienching.chung/posts/4591253314220935 )
