[學習] 網路線實作紀錄 (Cat. 5e)

獻慶由於通訊工程需要，會使用各種長度的網路線。

於是就來學習，如何製作網路線，方便在工程現場根據實際使用需求來製作線材。


查資料

不會就學。

沒人教，就上網查資料，自己學。

線材製作百百種，主要是要製作Cat. 5e的網路線。

一開始先不要看太多資料，先會基本製作就行。一些延伸的資料，之後再看。

REF:
1.
東海大學物理系 - 電子學實驗室 - 網路線製作

2.
YouTube: DIY製作一條網路線｜穿透式水晶接頭安裝分享教學｜How To Make RJ45 Network Patch Cables - Cat 5E and Cat 6


材料

沒有料怎麼做東西，當然是要先備料。

1. 8芯網路線

既然要自己做網路線，當然就是買一整箱網路線來製作，才划算。

大同100米Cat.5e網路線，直接入手。
(詳細規格，稍後再討論)

100米網路線。廠牌: 大同。

2. RJ-45連接器水晶接頭

RJ-45連接器採用8針8觸點(8P8C)設計，會稱為"水晶頭"，是因為一般實作時，會選擇透明版本的接頭。因為透明，才稱為"水晶"。

水晶頭較方便是因為透明，可以看到線材在裡面的狀況。我們平常在市面上取得的工廠製造的網路線，很多都不是用透明的水晶頭。

當然，網路線製作經驗老到時，也可以選擇非透明的RJ-45接頭。

RJ-45連接器水晶頭有兩類，一類是"穿透式"、一類是"非穿透式"。本次實作是用非穿透式水晶頭。

RJ-45 8P8C水晶接頭。

3. 保護套

這跟水晶接頭算是一組的，通常都是一起採購。

保護套。


工具

雖然是用手作業，但沒工具，就沒門啦!

1. 網路線壓線鉗

使用"HT-580ER"網路線壓線鉗，台灣製。這個型號在網路上很有名，許多人推薦。
(後來發現，這款真是好用，難怪大家都推)

"HT-580ER"網路線壓線鉗，台灣製。

背面說明。

說明特寫。如果不會使用的話，這裡有詳細說明跟圖示可參考。

台灣的寶工也有出網路線壓線鉗，同時列出來，當參考。
(這款不推，後面會有說明)

寶工808-376I網路線壓線鉗。

背面說明。

2. 剝線鉗

剝線鉗市面上選擇性太多了。

這裡列出寶工的8PK-CT001當參考。

寶工8PK-CT001網路線剝線鉗。

背面說明。

3. 斜口鉗

剪線用。

我在工廠裡面隨意拿一隻。廠牌不限定。只要刀口平整，不要缺角，能一次剪斷8根網路線就行。

任意牌斜口鉗。

4. 網路接線測試器

市面上選擇性不少，也有白牌可選。但裡面會偷料 (有看過網友拆解說明)。

這裡還是推薦，台灣寶工的MT-7051N網路接線測試器。

寶工的MT-7051N網路接線測試器。

背面說明。

使用9V電池。使用前請先確認有沒有接上電池，並且電池也要電力足夠。


製作方式

1. 網路線套上保護套

在剝開網路線外皮前，先把保護套放進去。否則在剝開外皮後，裡面的線材散出來時，會比較不好放保護套。

在剝開網路線外皮前，先把保護套放進去。

2. 網路線剝除外皮

從末端算起約 3 cm。利用剝皮壓線工具鉗，將網路線外皮剝除。

從網路線末端算起，利用剝皮壓線工具鉗，將網路線外皮剝除約約 3 cm (30.00 mm)。請勿對這個長度太走火入魔。^_^

撥線鉗卡上去，輕輕轉幾圈，確認可剝除外皮即可。太用力的話，刀片太深入，可能裡面的線也會切到。

網路線撥完外皮後，裡面的線材裸露出來。

PS: 3 cm是一個大約量，其實之後都還會剪掉到剩1 cm左右。只是人的手，要整理3 cm長度的線材，比整理1 cm的線材會方便很多。所以如果覺得，3 cm的線材整理起來，還不方便的話，可以再弄長一點，只是這些多出來的長度，到後來都是剪掉，浪費了。

PS: 剝除外皮前，可先搓揉預計剝除的部分，使得外皮與內部線材產生間隙。這樣的話，在剝除外皮時，比較不會傷到內部線材。

PS: 撥線鉗使用上也不要太大力，除非轉幾圈後都沒完全切開外皮，再慢慢加力量讓刀刃去切入外皮。避免一開始太大力，讓刀刃進入過深，傷到內部的電線。

3. 分線

外皮剝除後，可看到四股雙絞線還有棉線。其中，棉線可以剪掉。

這四股雙絞線，分別為 (1) 藍-白藍 (2) 綠-白綠 (3) 橙-白橙 (4) 棕-白棕。

外皮剝除後，可看到四股雙絞線及棉線。

這四股雙絞線，分別為 (1) 藍-白藍 (2) 綠-白綠 (3) 橙-白橙 (4) 棕-白棕。(請注意，照片上的 "橙-白橙" 線序剛好顛倒)


4. 依照線序配線

將訊號線進行配線。依照T568B配線順序排列。(配線順序的細節，稍後討論)

T568B配線順序為: 白橙-橙-白綠-藍-白藍-綠-白棕-棕

依照T568B配線順序排列，由左至右依序為: 白橙-橙-白綠-藍-白藍-綠-白棕-棕。

5. 修剪線

配線完成後，要把線材推平。

用手推的話，大概推一下就行了，畢竟雙絞線，拆開後，都有一點螺旋狀，無法很容易地推成完全直線。推平後的網路線，線與線之間儘量不要留空隙。方便後面用斜口鉗進行剪切。

PS: 推平過程中，要注意線序有沒有跑掉。如果有跑掉，請調整回來。

把線儘量推平。主要是要保持相對位置，到時候線插進水晶頭時，電線的順序才不會跑掉。

使用斜口鉗修剪裸露的線材，只需要留下約 1 cm 左右的長度。實際長度判斷可以放個水晶頭在旁邊對照。

拿個水晶頭放在旁邊比較，大概就知道要留多長的線材下來，約1~1.5 cm之間。電線的終端會頂在水晶頭的邊緣，而網路線外皮(灰色套管)會有部分在水晶頭中。(如果使用的是穿透式水晶頭，就沒有這個問題。)

使用斜口鉗，盡量垂直網路線軸心方向剪下去，讓剪完後的8條線的長度儘量相同。

由於是使用非穿透式水晶頭，斜口鉗在剪線時，要注意，要讓剪完後的8條線的長度儘量相同。也就是盡量垂直網路線軸心方向剪下去，不要歪斜過多，應該都OK。

剪太斜，會造成網路線插入水晶頭後，有些線才無法接觸到金屬pin，這樣就無法導通電路了。


PS: 一次推平一條線 vs 一次推平八條線

用手一次推平一條線會比用手一次推平八條線簡單而且電線會更直，但就比較消耗時間。

用手一次推平一條線，同時依照線序排列。

排列後，可以感覺平整很多。

6. 套入RJ45接頭及保護套

將電線套入RJ-45水晶接頭時，要留意網路線不要鬆脫，且確定每條線都有整齊排好。

確定電線前端與RJ-45水晶接頭的每支針腳都對齊。

輕輕地將網路線往水晶接頭插入，推到底。再將保護套插入水晶頭。(這裡先不處理保護套，這樣照片會比較清晰。實際練習時，也可以先練無保護套，再練有保護套。最後成品，當然是有保護套會較佳)

將網路線平整排列好，注意線序是否正確。接著要套入水晶頭，注意水晶頭與配線間的相對方向。

配線套入水晶頭後。

特寫。

側面特寫。可看到電線有深入到金屬部分，這樣壓接時，金屬才會壓進電線中，造成電路導通。

7. 使用壓接鉗壓線

將水晶接頭套入壓線鉗的8P孔座，壓下壓線鉗，用力壓到底，完成壓線。

壓線鉗壓到底後鬆開，取出網路線，此時要留意網路線是否與水晶接頭確實固定。

PS: 作業過程中，要避免二次壓接。也就是一次就要押接壓到底，不要說第一次覺得沒壓到底，再壓接一次。這有可能反而會造成壓接線的接觸不良，造成網路無法連線。(稍後討論)

水晶頭從這個放向，插入壓線鉗，水晶頭要插到底。

水晶頭插到底後。

壓線鉗另一端，會看到水晶頭頂在邊緣，就是插到底了。

這裡特寫，會看到刀片，這個刀片就是要剪掉穿透式水晶頭裸露出來的線材。(刀片如果鈍了，就要更換)

用力壓到底。

壓到底，特寫。

網路線壓接完成。

可以看到前端的金屬壓進電線裡面，這樣電路就導通了。反過來說，如果之前的步驟中，線剪歪了，那有些電線就沒有辦法被金屬壓到，無法導通，就成為斷路了。


實作時，是要把保護套加入。以下放上完成照片。

網路線加保護套，壓接完成。

這裡要注意，保護套的按壓機構要高於水晶頭的按壓機構，才是正確安裝。另外，壓線鉗壓得夠緊實，也會將保護套固定卡榫擠上去，使得保護套固定牢固，無法拉出來。

網路線加保護套特寫。要注意，保護套的按壓機構要高於水晶頭的按壓機構，才是正確安裝。當壓線鉗壓得夠緊實，也會將保護套固定卡榫擠上去，使得保護套固定牢固，無法拉出來。


測試方式

1. 使用網路接線測試器測試

一般市面上的網路接線測試器，大概長這樣。

使用網路接線測試器測試網路線。

網路接線測試器的概念，就是測試左邊某個pin的電會通到右邊某個pin。但這只是測試有沒有通路歐，品質是另一件事情。並不是說線路有通就代表品質好。只能說有照線序來通路是最低條件。

一般而言，當網路線兩端使用相同的線序規格來配線時，我們就要看，左側pin 1有沒有連通右側pin 1，若此時1號LED燈亮起，表示通路。若LED燈沒亮起，表示斷路，可能是線沒接好，或是有其他不正常狀況。接著測試器會測試左側pin 2連通右側pin 2的狀況，同樣地，LED有亮表示通路，沒亮表示斷路。接著，依序繼續測試pin 3~pin 8，測完8 pin後，會循環從pin 1再繼續測(如果，這條網路線是沒有G那條接地線的話，有G會測G)。

由於一般網路線，兩端都是採用T568B線序來配線，那測試器就從pin 1依序測試到pin 8，這時候就看LED燈有沒有依序亮起，有依序亮起，那就恭喜，網路線可以使用了。

如果有沒亮燈的狀況，表示斷路。那就要剪斷網路線某一端，重新壓接，或兩端都剪掉，重新壓接。會這樣講，是因為，如果一些施作瑕疵容易用眼睛容易判斷，當然就很容易猜到是哪邊出狀況。但如果眼睛難以判斷，那就得靠運氣，"運氣最好"的狀況，就是兩邊都重作囉!

此時左側5號LED燈亮起、右側5號LED燈亮起。表示通路、左側pin 5有連通右側pin 5。

2. 將網路線接上電腦，直接上網測試

將網路線接上電腦，直接上網測試。

可以上網，看看YouTube，表示通訊成功。

3. 使用Windows的"診斷網路問題"功能

將網路線接上電腦，在Windows 11作業系統中，使用"診斷網路問題"功能。

顯示"好消息-你已連線"，表示連線成功。可通訊。

下面的那句"你已連線到網際網路。網路連線品質可能很差。"。這句話就別理了，看到這句話，也不表示我們自己制作的網路線品質有問題。因為，拿市面上其他工廠生產的Cat. 5e網路線插上去，也都是顯示這個訊息。^_^

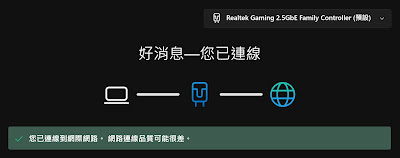

在Windows 11作業系統中，使用"診斷網路問題"功能。顯示"好消息-你已連線"

4. 使用工業級網路測試儀

使用到工業級的儀器，當然就可以看到線路的品質了。儀器會測試每條線在不同頻率的通訊狀況，並且把圖畫出來。這樣每條線的通訊品質就一清二楚了。

但儀器就是"粉貴"啦!

推薦的設備有
(1) Fluke Networks DTX-1800 120 CableAnalyzer
(2) Fluke Networks LinkIQ™ 工業乙太網路纜線 + 網路測試儀

REF:

YouTube: Siemon CAT7 Tera 92,6Meter Fluke DTX1800

YouTube: How to Test Copper Ethernet Network Cable Using Fluke Network Tester | FS

5.
使用兩台電腦，進行區域網路的檔案輸送，看看傳檔的順暢度。


常見失敗狀況

以下列出一些曾經碰過的狀況，當作參考。

撥線鉗剝除外皮時，切太深

切太深，傷到裡面的電線，在分線階段時，電線就斷裂了。

分線時，扭了幾下，電線就斷了。可能是撥除外皮時，撥線鉗刀片切太深了。

電線斷裂特寫。

那就把這段剪掉，重新施作。

訊號線裸露長度不足，金屬部分無法壓接到

當訊號線裸露長度不足，沒辦法插到水晶頭的底部， 這樣金屬部分就無法壓接到，可能會造成接觸不良或斷路。

由於使用透明水晶頭，可以直接觀察。如果有發現長度未達到金屬可完整壓接的長度，就把網路線拿出來，使用撥線鉗，將外皮再剝除一些，再插入網路線即可。


壓線鉗的刀片把水晶頭的塑膠削掉一部分

這可能是水晶頭沒有推到底，或者是水晶頭有些許偏移造成。

要把不小心削出來的塑膠去除，避免使用時造成設備通訊不良或損壞。

水晶頭前端有不正常的塑膠殘留物產生。可能是水晶頭沒有推到底，或者是水晶頭有些許偏移造成，壓線鉗的刀片把水晶頭的塑膠削掉一部分。

二次壓接問題

覺得第一次壓接沒壓好，再押一次會怎樣嗎?

經過幾次測試後，發現二次壓接或是多次壓接，可能會造成線材通訊表現不穩定。

二次壓接可能會造成塑膠或金屬過度變形，在其中一些材料回復彈性後，可能會有接觸不良的狀況，反而造成通訊不良。

所以，建議一次就要壓接成功。

二次壓接造成網路線不穩定，可能網路線扭曲的角度不對，電線接觸不良，就沒訊號啦!

保護套有鬆動

保護套有鬆動，可以拉出水晶頭，就是壓接時，壓線鉗沒有用力壓到底。

拿壓線鉗，再重新再壓接一次水晶頭即可。要記得壓到底。

這雖然是一種修正法。但要小心二次壓接問題。

如果覺得會有二次壓接問題，那還是把線剪斷，重新施作吧!

忘了放入保護套

如果是在壓線前，單邊忘了放入保護套，相對簡單。從網路線的另一側放入保護套，再壓線就行。或者把網路線從水晶頭中抽出來，放入保護套，只是這樣就要再重新把網路線線序重新整理並再度確認。

但如果是網路線的水晶頭，兩邊都壓完線，那大概就要剪斷兩端，套入保護套，拿新的水晶頭，重新壓接水晶頭。目前沒有想到更有創意的處理方式。

PS: 其實保護套是可放可不放。不放也不會影響通訊的主要功能。

如果壓線鉗已經壓緊實，那保護套被固定卡榫擋住，是無法推入。

用力推反而會造成，保護套的塑膠反而會擠壓變形。

保護套與水晶頭的按壓機構位置錯誤

如圖所示，正確的按壓位置為左邊那組，保護套的按壓機構會高於水晶頭的按壓機構，右邊那組是錯誤狀況，水晶頭的按壓機構高於保護套的按壓機構。

左邊(正確狀況)，保護套的按壓機構會高於水晶頭的按壓機構，右邊(錯誤狀況)，水晶頭的按壓機構高於保護套的按壓機構。

如果是錯誤狀況，這樣會出什麼問題呢?

就是網路線插進網路孔後，就會很難拔出來，是非常難拔。用力拔的話，可能會損壞網路孔。

解決方案，用老虎鉗夾住保護套的按壓機構，用力拉出，回到正常狀況即可。

用手拉，也不是不行，只是比較困難。

用老虎鉗夾住保護套的按壓機構，用力拉出，回到正常狀況即可。

網路接線測試器的電池電力不足

又是這種很冏的基本問題。

但就是"運氣真好!"

又碰到了。

獻慶使用測試器時，裡面電池是裝廠商附送的9V電池。使用時發現LED燈的亮度很暗，幾乎看不到。於是使用三用電表量測一下電壓為7.99V。這個電壓說有電嘛! 當然是有電。但總得找個對照組來比較。

原廠附送的9V電池，量測到電壓為7.99V。

於是獻慶就去隔壁賣場，入手個全新的貓貓牌9V碳鋅電池。使用前，量測壓為9.91V。裝入測試器後，量測線路的LED燈，就變得非常亮，運作正常了。

貓貓牌9V碳鋅電池。使用前，量測壓為9.91V。

所以，就像原廠手冊上寫的"若發現電源指示燈不亮或太暗，請更換9V電池"

PS: 額定電壓9V的電池，量測到8V，不是代表沒電，而是電力不足以推動測試器運作。不過這個8V的9V電池，拿去溫度槍上面用，也是一樣，電力不足。冏! 看來8V就是很沒電啦!

線材規格不同

背了8芯網路線的顏色對照表，以為自己很行，但是碰到一些不合規格的線材，上面根本不是照習慣的顏色，還是會冏。

獻慶以前就有碰過這種網路線。只好自己標示線材的數字，用數字對照，這是大工程。

會氣到想多花點錢，買一箱新的線材。

壓線鉗設計不良

寶工808-376I網路線壓線鉗，真的是有設計上的問題。

壓線時，保護套無法順利套入水晶頭，壓線鉗沒有預做保護套的套入空間。造成保護套會歪斜，或者是與水晶頭之間縫隙過大，造成壓接失敗。

壓接失敗案例。寶工808-376I網路線壓線鉗，設計上有問題，造成保護套無法順利套入水晶頭，容易壓接失敗。從圖中可看到保護套沒有完全套入水晶頭，而我們又壓下去了，那就這樣囉。

為了確保壓接成功，就必須要把保護套擠壓到嚴重變形，才能讓保護套完全與水晶頭套好，再進行壓接動作。

把保護套擠壓到嚴重變形，才能讓保護套完全與水晶頭套好。版本1。

把保護套擠壓到嚴重變形，才能讓保護套完全與水晶頭套好。版本2。

看水晶頭另一側，發現沒有刀片，所以這款壓接鉗不適合處理開放式水晶頭。

配線順序

配線順序百百種，並不是只有上面的那個T568B配線。在一般網路配線，還有T568A配線。對照表如下圖所示。(還有其他規格的配線，這裡不列出。當然，自己喜歡的話，也可以自訂義配線)

T568A及T568B對照表。資料來源: https://en.wikipedia.org/wiki/ANSI/TIA-568

一般而言:
網路線兩端為T568B-T568B配線: 用於電腦接HUB。(大部分都是這個)
網路線兩端為T568A-T568B配線: 用於電腦接電腦。(但這個不常用)

如果不照T568B配線順序排列也行。只要網路線兩端的配線順序一致，網路線一樣可以使用。但實際有定義線的是1-3、2-6這兩組線，分別是發射-接收對，因此會看到有些網路線只接1、2、3、6接腳。


REF:

網路插座應該用T568A 還是T568B接法?



線材種類

線材資料查詢

線材也是百百種，有根據使用場域區分為"室內用"跟"室外用"，也有降低雜訊用的"屏蔽式"跟一般的"非屏蔽式"等。

上網搜尋"網路線製造商"就會出現一大堆。從各廠商官網中，就會看到各類網路線材的詳細介紹。

REF:
YouTube: 那些年我們一起用的監視器網路線種類｜遮蔽型與非遮蔽型線材差異｜CAT.6 ? AWG ?｜

本次使用線材

本次使用大同公司生產的網路線，網路線外盒包裝上有把主要規格做記號。

本次使用大同公司生產的網路線，網路線外盒包裝上有把主要規格做記號。

Type
(1) CM, (2) CMR, (3) CMP

Cat. 5e
(1) UTP, (2) STP
(3) Solid, (4) Stranded
(5) Beige, (6) Dark grey, (7) Light grey, (8) Blue, (9) Others______

Jacket
(1) PVC, (2) PE, (3) LSOH

以下來認識一下這些規格。

CM、CMR、CMP

CM、CMR、CMP是由美國國家電工標準（NEC）定義的三種不同防火等級電纜網線，屬於UL標準阻燃電纜網線，可有效預防火災，確保數據中心和人身安全。
  1. "CM"。CM即為普通數據線纜的防火等級。一般運用為普通家庭和一般辦公場所等。CM是目前最常用的電纜網線阻燃等級，它是基於鹵化物的化學物質實現阻燃的，其測試標準為UL 1581，根據定義，一小捆CM級電纜網線在燃燒擴散不到5米內將會自動熄滅(火焰最大蔓延2.4米)。
  2. "CMR"。CMR防火等級優於CM防火等級線纜，具有一定的阻燃效果。一般用於醫院、商業綜合體等場所等。CMR防火等級的安全性位於第二，它主要是通過提高線纜的燃點(300℃左右)來達到不易燃燒的目的，其測試標準為UL 1666，在定義中，在風扇強制燃燒條件下，一捆CMR電纜網線必須在燃燒擴散不到5米內自行熄滅(火焰最大蔓延3.6米)。
  3. "CMP"。CMP防火等級線纜是UL防火等級標準中最高的防火等級，阻燃性高於IEC 60332-1和IEC 60332-3。一般用於大型數據中心、媒體中心、金融中心、會展中心、博物館等場所的建築物。CMP防火等級的安全性最高，它具有完美的阻燃能力，在燃燒時不會散發大量的有毒煙霧。CMP測試標準為UL 910，根據UL定義，在風扇強制密集燃燒條件下，一捆CMP電纜網線必須在燃燒擴散不到5米內自行熄滅(火焰最大蔓延1.5米)。


UTP, STP, FTP

ISO及IEC這二個標準組織為了清楚分辦線材，在"ISO/IEC 11801"佈線標準中有規範，U/UTP, U/FTP, F/UTP, S/FTP, SF/UTP, SF/FTP
簡單掌握以下原則就可以輕鬆記得上述 ISO/IEC 11801 定義的六個佈線名詞

字義:
TP: 雙絞線 (Twisted Pair)
U: 非屏蔽 (Unshielded)
S: 屏蔽 (Shielded)。可以是鋁箔、也可以是銅網。
F: 鋁箔 (Foil)

在斜線前與後的義意：
斜線前是指網路線外皮與內部4對絞線之間包覆狀況
斜線後是指每一對絞線外的包覆狀況

REF:
淺談網路線-規格：UTP、FTP、STP？？？


雙絞線纜線 - UTP 與 STP 的差異

Solid vs. Stranded

Solid指的是實心導線(solid cable)
Stranded指的是絞線(stranded cable)

一般而言，實心導線製作的網路線較硬，不易彎折，經過多次彎折後，也容易斷裂。而絞線製作的網路線，可承受較大的彎曲角度跟彎折次數，較不容易斷裂。

REF:
YouTube: Solid Cable Vs Stranded Cable | Main Differences

YouTube: The difference between Solid and Stranded Ethernet/Cat Cable

Beige, Dark grey, Light grey, Blue, Others

這些都是顏色，指的是外皮顏色
Beige (米黃色), Dark grey (深灰色), Light grey (淡灰色), Blue (藍色), Others (其他顏色，自己寫)

PVC, PE, LS0H

這幾個名詞，指的是網路線外皮(Jacket，英文是"外套")，也就是外部絕緣層(outer insulation)用什麼材料。

常見的有三種材料: (1) PVC, (2) PE, (3) LS0H

(1) PVC (Polyvinyl chloride，聚氯乙烯)

PVC是使用廣泛的電線護套(外皮)材料。它具有良好的絕緣性能，良好的耐化學性和耐候性，低成本，低可燃性，可以滿足一般場合的要求。但PVC護套在燃燒時會產生濃煙，對環境不利。

(2) PE (Polyethylene，聚乙烯)
聚乙烯護套材料無味，無毒。具有優良的耐低溫性，化學穩定性好，並能承受大多數酸鹼。它在室溫下不溶於一般溶劑，具有低吸水性和優異的電絕緣性。

由於PE護套的密度低，透氣性好，絕緣性和抗紫外線性能優異，常用於戶外環境。基於PE的密度，有MDPE (中密度) 和HDPE (高密度)。

(3) LSZH or LS0H (Low smoke, zero halogen，低煙無鹵)

LSZH or LS0H是一種阻燃護套材料，填充無機填料(例如: 氫氧化鋁，氫氧化鎂)。低煙無鹵護套不僅可以稀釋可燃材料的濃度，還可以吸收燃燒產生的熱量，同時產生不可燃的氣體屏障，阻斷燃燒反應。

PS: LS0H也可寫成LSOH，因為"0"跟"O"的形狀太接近。當然正確寫法應該為"0"，因為英文是"zero"。

這裡列出多一點外部絕緣層材料，當參考。
PVC: Polyvinyl chloride
PE: Polyethylene
FP: Foamed polyethylene
FEP: Fluorinated ethylene propylene
FFEP: Foamed fluorinated ethylene propylene
AD/PE: Air dielectric/polyethylene
LSZH or LS0H: Low smoke, zero halogen
LSFZH or LSF0H: Low smoke and fume, zero halogen

REF:
Wikipedia: Category 5 cable

光纜外護套材料及如何選擇？


線材外皮印刷

從線材本身外皮上，也可以看到一些基本規格列印在上面。

印刷文字為"TATUNG E210587 TTL CM 75°C (UL) 4PR 24AWG - ETL VERIFIED to ANSI/TIA-568.2-D CAT.5E UTP 0097M."

網路線外皮上面有文字印刷。文字為"TATUNG E210587 TTL CM 75°C (UL) 4PR 24AWG - ETL VERIFIED to ANSI/TIA-568.2-D CAT.5E UTP 0097M."

接著來做文字解碼(只能儘量猜了，不是所有碼都猜得出來)

  1. "TATUNG"。就是大同公司的英文。
  2. "E210587"。 看起來是UL發給大同公司的認證。REF: https://productiq.ulprospector.com/en/profile/7362109/duzx7.e210587
  3. "TTL"。還沒猜到是什麼意思。
  4. "CM"。 CM即為普通數據線纜的防火等級。一般運用為普通家庭和一般辦公場所等。
  5. "75°C"。推測，耐溫75°C。
  6. "(UL)"。驗證公司UL的縮寫名，全名是Underwriters Laboratories。
  7. "4PR"。表示4對絞線。
  8. "24AWG"。線芯線徑為24 AWG。
  9. "ETL VERIFIED to ANSI/TIA-568.2-D CAT.5E UTP"。印有ETL標誌的產品，均已通過測試並符合北美市場的產品安全標準。
  10. "0097M"。最後這碼"0097M"是網路線的長度。這是觀察到每公尺都換一個號碼，自己猜出來。


補充資料 - 寶工MT-7051N網路接線測試器說明書

節錄說明書當使用參考。





感想

1.
很多會卡關的狀況，都發生了。也有找到合適的解決方案。這樣未來在現場作業時，成功率會提高不少。

2.
學習Cat. 5e網路線製作，只是一個起點。在實作的過程中，認識工程施工方法、網路線規格等。

3.
工具要挑選，才方便施工。並不是什麼作業都是用老虎鉗。例如這個線材壓接，就是要用專用的鉗子。

4.
時代在進步，現在還有Cat. 6, Cat. 7，未來可能還會有其他規格線材。多認識也挺有趣的。

5.
本次的Cat. 5e實作，算是基本練習。實作順利後，各類延伸線材，Cat. 6, Cat. 7也就大同小異，有辦法順利過渡或將技術進階。

6.
有人會說，一個簡單的Cat. 5e網路線製作而已，寫這麼多幹嘛!

這又是老問題了!

由於獻慶得在特殊的高山案場工作，當技術不純熟時，在現場就只剩"冏"留給自己。只有多認識，並且累積足夠的障礙排除經驗，才能在現場把施工跟突發問題妥善處理。

獻慶會將實作過程中的突發狀況，記錄下來。有解決方案的，預先想好解決方案。沒解決方案，就儘量不要讓這種事情發生。

也就是在實驗室跟教室，要儘量"出包"，儘量練習"處理出包"，才不會到現場被"出包處理"!

光看課本的"觀眾"，為何到現場還是"觀眾"，畢竟就是一堆課本沒列出的"例外"，就讓你的工程變成"例外"!

7.
扎實的基礎學習，在工程中的現場應變中，非常有幫助。獻慶自己的案例，在某次的工程，由於網路線不夠長，需要延長網路線。於是就進行網路線焊接。但是實際上只有焊接1, 2, 3, 6號線，其他四條就不焊接。畢竟，只有這四條線在進行通訊。可見，這個看似無聊的基礎知識，在現場應變處理上，反而幫了大忙。

8.
有網友表示，由於技術堆疊，新世代的Cat. 6或 Cat. 7網路線已經不建議再使用自行壓接的線材，畢竟自行壓接的品質難以驗證，或者說已經到手工不容易達到高品質的狀況。解決方案是，採購有專業認證的工廠製網路線，避免自作線材品質不良的狀況。


相關連結

Wikipedia: Category 5 cable

Wikipedia: ANSI/TIA-568

YouTube: DIY製作一條網路線｜穿透式水晶接頭安裝分享教學｜How To Make RJ45 Network Patch Cables - Cat 5E and Cat 6
可以看到穿透式水晶接頭的實作。

YouTube: Pro'sKit 寶工 MT-7058 迷你網路測試器

YouTube: Pro'sKit CP-376TA Cat5/6/7 3 in1 Crimping Tool #cat7 #cat5 #cat5e #cat6 #cat6a #rj45
寶工YouTube頻道的介紹，但影片速度太快，感覺上是當宣傳片。要當教學影片，有難度。

YouTube: Pro'ski宝工 CP-376TA CAT.7多功能网络压接钳 基础操作
介紹Cat.7網路線製作。多了導線槽安裝跟屏蔽線壓接程序

YouTube: Pro'sKit 寶工 CP-376TR 4P/6P/8P網路棘輪壓接鉗


社群媒體討論平台

如果對該主題有興趣，想要討論，也可以採用以下的社群媒體平台。歡迎討論。



Location: Taichung, North District, Taichung City, Taiwan

留言

張貼留言

這個網誌中的熱門文章

什麼是電池的CCA(Cold Cranking Amperes)? 如何量測CCA?

圖片
前陣子車子進廠保養，隔天保養回來後，上面夾了張小紙條。 電瓶檢測報告，測試結果良好，電壓12.6V，內阻6.21mΩ，壽命100%，CCA為439。 獻慶好奇的是，啥是CCA? 如何量測CCA? 電瓶檢測報告 以下將會一一討論 什麼是CCA? 如何量測CCA? CCA對照表 and 換算公式 市面上的CCA量測器 台灣湯淺電池公司對市面上CCA量測器的看法 歐洲湯淺電池公司對市面上CCA量測器的看法 結論 什麼是CCA? 根據ARTC車測中心的資料 CCA (Cold Cranking Amperes) 冷啟動電流安培數 (單位為安培 A) 用來定義電瓶在0°F(-17.8°C，通常會講-18°C)寒冷環境下啟動汽車引擎能力的指標，越高的CCA表示可提供引擎越大的冷啟動電力，尤其是車齡過高不易啟動的車輛，越高的CCA可以使引擎啟動更加順利。但一般購買電瓶時，我們無法從電瓶外觀、符號得知CCA，可以參考電瓶的電瓶安培數值(這裡指的是表示容量的安培小時數Ah)，該數值與CCA成正比，或從電瓶製造廠提供的"電瓶規格"得知，這也是最準確的方式。若是完全無法得知，原先電瓶的CCA就只能推估，請參考表1。 汽車排氣量 (c.c.) CCA估計值 (A) 1200~1600 350 1600~2000 500 2000~3000 650 3000以上 750 表1 依排氣量推估電瓶CCA 順帶一提CA CA (Cranking Amperes) 啟動電流  (單位為安培 A) 主要意義與CCA類似，與CCA差異的僅是測定時之溫度，CA則是在0°C環境下所得出的結果(CCA則是在0°F)。同一電瓶CCA的數值會比CA來得低，因為溫度愈低電池的表現會愈差。 (資料來源: ARTC車測中心:  知識庫 - 認識電瓶規格  ) 如何量測CCA? CCA cannot be “measured,” but it can be “estimated.” The process can take a week per battery. A full CCA test is tedio...
Read more »

[數據處理] Excel 日期時間 換算成 秒

這次獻慶碰到Excel的數據處理問題。 儀器匯出的Excel檔的時間軸是用 "日期跟時間"來表示，而不是用秒來表示。這樣會造成繪圖軟體無法判斷時間，而無法將數據進行繪圖。 或者說很多繪圖軟體會把 "日期跟時間"這種資料格式視作 "字串"，而不是同單位的時間 "數字"。造成繪圖失效。 為了要處理這個問題。一個單純的想法，就是將包含日期跟時間的文字換成單一時間單位。這個時間單位，依據數據分析的需求可以是年、月、日、時、分、秒等。 案例1: 2020/1/15 12:59:35 $\rightarrow$ OOO 秒 以獻慶這次的狀況將包含日期跟時間的文字換成秒，是合理處置。 如何將包含日期跟時間的文字換成秒? 2020/1/15 12:59:35   -->   OOO秒 實際上，為了畫圖，我們要知道的是數據點間的相對時間，或者說時間差。 這個問題頗好解決、獻慶運氣不錯，很快就找到了網友提供的方式。可用下列函數達成。 Excel-時間相減後轉成秒數 =TEXT(A2-A1,"[ss]") 可以強制把時間轉換為秒數。若ss改為mm 則轉換為分鐘，不足數無條件捨去。 參考資料:  Excel-時間相減後轉成秒數 這個函數可用，但得小改一下。要把A1改成第一筆資料的時間。 例如: =TEXT(A2-" 2020/1/15 12:59:34" ,"[ss]") 這招有用，表示Excel有把某些特定日期跟時間的字串換成秒的功能。這樣就不用像以前使用Fortran等程式時的做法，要用 "天*86400+小時*3600+分*60+秒"這種數學換算。 案例2: 2020/2/14 下午 06:00:49 $\rightarrow$ OOO 秒 乍看之下，這組時間字串只是多了兩個字(上午/下午)而已。 多了兩個中文字而已，同樣的函數應該有用。 如果案例1的招式可以萬用的話，就不會有案例2了。呵呵! 總之就是"掛了"! 那就要來找新的解決方案。 先...
Read more »

[日文歌詞] お久しぶりね

圖片
歌名: お久しぶりね 歌手: 小柳ルミ子 作詞: 杉本真人 作曲: 杉本真人 編曲: 梅垣達志 老媽說有人找她唱這首，要練歌，於是有了這個歌詞。 文字都有特別加大，頁數也暴增到兩頁A4。 ^_^ 有需 要其他歌詞，請看該Po文中的附表 [日文學習] 如何練五十音以及日文聽力 至於歌詞該如何譜寫，請看這篇 [日文學習] 譜寫日文歌詞 什麼叫歡樂中學習，請看 [日文學習] 歡樂中學習 [日文學習] 抄字典也是一種學習方式 相關Q&A精華篇在這裡 [日文學習] 如何練五十音以及日文聽力 Q&A精華篇 (FB link:  https://www.facebook.com/hsienching.chung/posts/3274169742595972  ) 相關連結 YouTube:  お久しぶりね [小柳ルミ子] 現場演唱版。 YouTube:  お久しぶりね／小柳ルミ子 現場演唱版。 YouTube:  お久しぶりね　小柳ルミ子（1983 OA） 現場演唱版。 YouTube:  お久しぶりね　　小柳ルミ子 貴重映像です。当時のファンとスタッフさん達も映ってます。
Read more »
